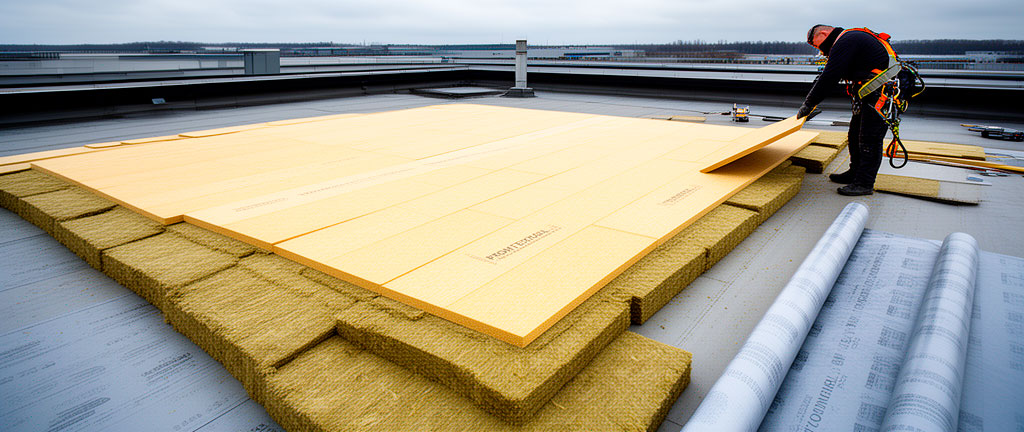

Теплоизоляция плоских кровель: однослойные и двухслойные решения

Базальтовая теплоизоляция Кровельная теплоизоляция, Минеральная вата, Сравнение материалов Пока без коммениариев

Содержание

Введение: специфика плоских кровель
Материалы для изоляции плоских кровель
PIR-плиты: свойства и преимущества
Минераловатные плиты для кровель
Сравнительная таблица материалов
Расчёт толщины изоляции для плоской кровли
Конструктивные решения: однослойная и двухслойная изоляция
Обзор брендов: Baswool Roof, Техноруф, PIR
Технология монтажа
Нормативная база
Выводы
Список литературы

Введение: специфика плоских кровель

Плоская кровля — один из наиболее ответственных элементов здания с точки зрения теплоизоляции. В отличие от скатной кровли, где изоляция работает в вентилируемом пространстве, в плоской кровле утеплитель находится под гидроизоляционным ковром и подвергается воздействию влаги, перепадов температур и механических нагрузок (снег, оборудование, пешеходная нагрузка при обслуживании).

По данным НИИСФ, до 25% теплопотерь здания приходится на кровлю. Ошибки в выборе или монтаже кровельной изоляции приводят к промерзанию, протечкам и разрушению кровельного пирога. Ключевые требования к кровельной изоляции: высокая прочность на сжатие (не менее 30–60 кПа при 10% деформации), низкое водопоглощение, стабильность размеров, негорючесть (для зданий выше 28 м).

Материалы для изоляции плоских кровель

Материал	Плотность, кг/м³	λ₀, Вт/(м·К)	Прочность на сжатие, кПа	Горючесть	Водопоглощение
PIR-плиты	30–40	0,022–0,024	≥ 120	Г1–Г2	≤ 1%
Минвата (кровельная)	150–200	0,038–0,042	≥ 60	НГ	≤ 1,5% (гидрофобизированная)
XPS (экструдированный ППС)	30–45	0,030–0,034	≥ 200	Г3–Г4	≤ 0,5%
Пеностекло	100–180	0,045–0,055	≥ 500	НГ	≤ 0,5%

PIR-плиты: свойства и преимущества

PIR (полиизоцианурат) — усовершенствованная разновидность пенополиуретана с повышенной термостойкостью (+130°C против +100°C у ППУ) и улучшенными пожарно-техническими характеристиками (Г1 против Г3–Г4 у ППУ).

Ключевые преимущества PIR для кровель:

Рекордно низкая теплопроводность (λ₀ = 0,022–0,024) — толщина изоляции в 1,5–1,7 раза меньше, чем у минваты;
Малый вес (30–40 кг/м³) — снижение нагрузки на несущие конструкции;
Высокая прочность на сжатие (≥ 120 кПа) — выдерживает нагрузку от гидроизоляционного ковра и снега;
Низкое водопоглощение (≤ 1%) — не теряет свойств при протечках;
Замковая система соединения (L-кромка, четверть) — исключает мостики холода.

Ограничения: группа горючести Г1–Г2 (не НГ) — для зданий выше 28 м требуется устройство противопожарных рассечек из минваты; цена в 1,5–2 раза выше минваты.

Минераловатные плиты для кровель

Кровельные минераловатные плиты отличаются от фасадных и общестроительных повышенной плотностью (150–200 кг/м³) и прочностью на сжатие (≥ 60 кПа). Это необходимо для восприятия нагрузок от гидроизоляционного ковра, снега и пешеходной нагрузки при эксплуатации.

Преимущества: негорючесть (НГ) — допуск на здания любой высоты без ограничений; низкая цена; длительный срок службы (50+ лет).

Недостатки: более высокая теплопроводность (требуется большая толщина); больший вес (нагрузка на конструкции); чувствительность к намоканию (требует качественной гидроизоляции).

Теплоизоляция плоских кровель: однослойные и двухслойные решения

Сравнительная таблица материалов

Параметр	PIR	Минвата кровельная	XPS	Пеностекло
λ₀, Вт/(м·К)	0,022–0,024	0,038–0,042	0,030–0,034	0,045–0,055
Толщина для R=3,0, мм	70	120	100	150
Вес 1 м² при R=3,0, кг	2,5	21	3,5	22
Горючесть	Г1–Г2	НГ	Г3–Г4	НГ
Цена за м² при R=3,0	Высокая	Средняя	Низкая	Очень высокая

Расчёт толщины изоляции для плоской кровли

Расчёт ведётся по СП 50.13330.2012. Для Москвы (ГСОП = 4 511) требуемое сопротивление теплопередаче покрытия:

R₀^тр = 0,0005 · 4 511 + 2,2 = 4,46 м²·°C/Вт

Толщина PIR (λ₀ = 0,023):

δ = 0,023 · (4,46 − 0,15 − 0,04 − 0,12) = 0,023 · 4,15 = 0,095 м = 95 мм → 100 мм

Толщина минваты (λ₀ = 0,040):

δ = 0,040 · 4,15 = 0,166 м = 166 мм → 170 мм (плиты 80 + 90 мм)

Конструктивные решения

Однослойная изоляция

Применяется при толщине до 120 мм. Плиты укладываются в один слой. Недостаток: стыки плит — потенциальные мостики холода.

Двухслойная изоляция

Рекомендуется при толщине > 120 мм. Плиты укладываются в два слоя с перекрытием швов. Нижний слой — основная теплоизоляция (60–70% толщины), верхний — доборная (30–40%). Перекрытие швов исключает мостики холода.

Инверсионная кровля

Гидроизоляция укладывается под утеплитель (а не над ним). Утеплитель — XPS или пеностекло (материалы с нулевым водопоглощением). Применяется для эксплуатируемых кровель (террасы, паркинги).

Обзор брендов

Бренд	Продукт	Материал	λ₀, Вт/(м·К)
Baswool	Roof	Минвата	0,039
Технониколь	Техноруф	Минвата	0,038
Rockwool	Руф Баттс	Минвата	0,038
Технониколь	PIR	PIR	0,022
Izopanel	PIR	PIR	0,023

Технология монтажа

Пароизоляция. По железобетонному основанию или профлисту укладывается пароизоляционный слой (битумно-полимерная мембрана) с проклейкой стыков.
Укладка плит. Плиты укладываются с перекрытием швов (при двухслойной схеме). Крепление — механическое (телескопический крепёж) или клеевое (битумная мастика).
Гидроизоляция. Наплавляемый битумно-полимерный ковёр в 2 слоя или ПВХ/ТПО-мембрана.
Пригруз. Для эксплуатируемых кровель — гравийная засыпка или тротуарная плитка.

Нормативная база

СП 50.13330.2012 «Тепловая защита зданий»;
СП 17.13330.2017 «Кровли»;
ФЗ №123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
ГОСТ 30244-94 «Методы испытаний на горючесть».

Выводы

PIR-плиты — оптимальный выбор для плоских кровель по соотношению теплотехника/вес/толщина. Ограничение — горючесть Г1–Г2 (для высотных зданий требуются рассечки из минваты).
Минераловатные плиты (150–200 кг/м³) — безальтернативный выбор для зданий выше 28 м (НГ) и бюджетных решений.
Двухслойная укладка с перекрытием швов обязательна при толщине > 120 мм.
XPS и пеностекло — для инверсионных и эксплуатируемых кровель.
