Базальтовая теплоизоляция для вентилируемого фасада: нормы и подбор

Базальтовая теплоизоляция Базальтовое волокно, Фасадная теплоизоляция Пока без коммениариев

Содержание

Введение: что такое вентилируемый фасад
Нормативные требования к изоляции вентфасадов
Материалы для вентфасадов: обзор и сравнение
Ключевые характеристики: плотность, теплопроводность, горючесть
Расчёт толщины изоляции для вентфасада
Обзор брендов: Baswool, Rockwool, Технониколь, Paroc
Технология монтажа
Типичные ошибки
Нормативная база
Выводы
Список литературы

Введение: что такое вентилируемый фасад

Вентилируемый фасад (навесной фасад с воздушным зазором) — конструкция, состоящая из несущего каркаса, слоя теплоизоляции, ветрогидрозащитной мембраны и облицовочного экрана, между которым и изоляцией оставлен воздушный зазор 40–100 мм. Воздушный зазор обеспечивает естественную вентиляцию, удаляя влагу из изоляции и предотвращая образование конденсата.

По данным НИИСФ РААСН, вентфасады занимают около 35% рынка фасадных систем в России. Их популярность обусловлена возможностью круглогодичного монтажа, широким выбором облицовки и высокими теплотехническими характеристиками. Ключевой элемент вентфасада — теплоизоляционный слой, к которому предъявляются особые требования: негорючесть (НГ), стабильность размеров, устойчивость к ветровым нагрузкам и влагостойкость.

Нормативные требования к изоляции вентфасадов

Основные документы:

СП 50.13330.2012 «Тепловая защита зданий» — нормируемое сопротивление теплопередаче ограждающих конструкций;
ФЗ №123-ФЗ (ст. 87) — для зданий высотой более 28 м изоляция фасада должна быть класса КМ0 (НГ);
СП 2.13130.2020 — требования к пожарной безопасности фасадных систем;
ГОСТ 30244-94 — методы испытаний на горючесть;
СП 293.1325800.2017 «Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями».

Ключевое требование: для зданий выше 28 м — только негорючие материалы (НГ, класс КМ0). Для зданий до 28 м допускается Г1 (класс КМ1).

Материалы для вентфасадов: обзор и сравнение

Материал	Плотность, кг/м³	λ₀, Вт/(м·К)	Горючесть	Водопоглощение	Цена
Базальтовая вата (плиты)	50–90	0,035–0,040	НГ	Низкое (гидрофобизированная)	Средняя
Стекловата (плиты)	30–60	0,034–0,039	НГ	Среднее	Низкая
PIR-плиты	30–40	0,022–0,024	Г1–Г2	Низкое	Высокая
Пенополистирол (ППС)	15–25	0,035–0,040	Г3–Г4	Низкое	Низкая

Для вентфасадов зданий выше 28 м безальтернативным выбором является базальтовая вата (НГ). Стекловата также допустима, но уступает базальтовой по долговечности и влагостойкости. PIR и ППС для высотных зданий запрещены.

Ключевые характеристики: плотность, теплопроводность, горючесть

Плотность

Для вентфасадов применяются плиты плотностью 50–90 кг/м³. Плиты плотностью 30–40 кг/м³ (лёгкие) не рекомендуются — они дают усадку под собственным весом и деформируются под ветровой нагрузкой. Плиты плотностью > 100 кг/м³ избыточны — увеличивают нагрузку на каркас без существенного улучшения теплотехники.

Теплопроводность

λ₀ = 0,035–0,040 Вт/(м·К) для базальтовых плит. Расчётная теплопроводность в условиях эксплуатации (λ_Б) на 5–10% выше из-за влияния влажности и воздушного зазора.

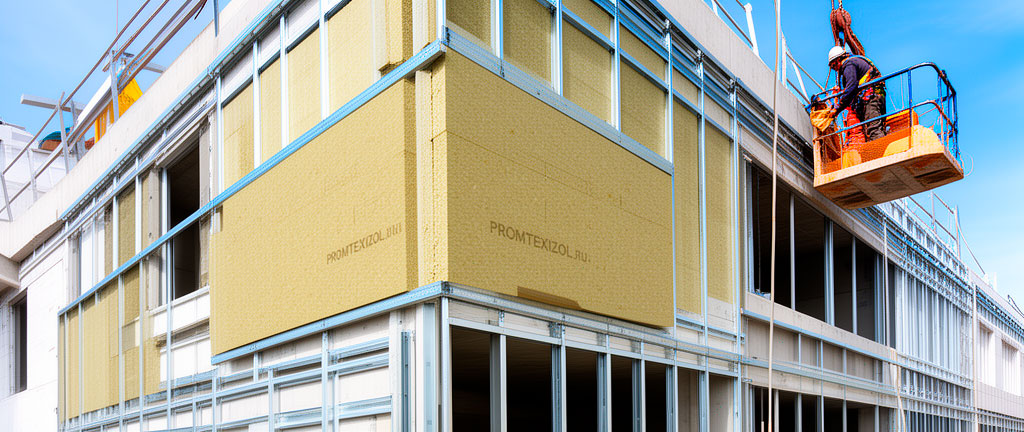

Базальтовая теплоизоляция для вентилируемого фасада: нормы и подбор

Горючесть

Только НГ (класс КМ0) для зданий > 28 м. Для зданий до 28 м — НГ или Г1. Плиты должны иметь сертификат соответствия ФЗ №123-ФЗ с указанием класса КМ.

Расчёт толщины изоляции для вентфасада

Расчёт ведётся по СП 50.13330.2012. Требуемое сопротивление теплопередаче R₀^тр определяется по градусо-суткам отопительного периода (ГСОП) для конкретного региона.

R₀^тр = a · ГСОП + b

где a и b — коэффициенты по табл. 3 СП 50.13330.2012 (для стен: a = 0,00035, b = 1,4).

Толщина изоляции:

δ = λ_Б · (R₀^тр − R₀^стены − 1/α_н − 1/α_в)

Пример для Москвы (ГСОП = 4 511)

R₀^тр = 0,00035 · 4 511 + 1,4 = 2,98 м²·°C/Вт
δ = 0,037 · (2,98 − 0,3 − 0,04 − 0,12) = 0,037 · 2,52 = 0,093 м = 93 мм

Принимаем плиты толщиной 100 мм (ближайший стандартный размер).

Обзор брендов

Бренд	Продукт	Плотность, кг/м³	λ₀, Вт/(м·К)	Особенности
Baswool	Вент Фасад	70–90	0,036	Конкурентная цена, российское производство
Rockwool	Венти Баттс	70–90	0,036	Премиум, мировой лидер
Технониколь	Техновент	70–90	0,036	Крупнейший производитель РФ
Paroc	WAS 35	70–90	0,035	Премиум, судостроение

Технология монтажа

Подготовка. Стена очищается. Монтируется несущий каркас (кронштейны + направляющие).
Укладка плит. Плиты устанавливаются враспор между направляющими. Крепление — тарельчатые дюбели (5 шт./м² по углам и в центре).
Два слоя. При толщине > 100 мм — двухслойная укладка с перекрытием швов. Внутренний слой крепится дюбелями, наружный — дополнительно прижимается направляющими.
Ветрогидрозащита. Мембрана натягивается поверх изоляции с нахлёстом 100–150 мм. Стыки проклеиваются.
Облицовка. Монтируется с воздушным зазором 40–100 мм от мембраны.

Типичные ошибки

Использование плит низкой плотности (30–40 кг/м³). Усадка, деформация, продувание.
Отсутствие ветрогидрозащиты. Выдувание волокон, намокание изоляции.
Недостаточное количество дюбелей. Отслоение плит под ветровой нагрузкой.
Отсутствие перекрытия швов при двухслойной укладке. Мостики холода.
Применение горючих материалов (ППС) на высотных зданиях. Прямое нарушение ФЗ №123-ФЗ.

Нормативная база

СП 50.13330.2012 «Тепловая защита зданий»;
ФЗ №123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
СП 2.13130.2020 «Обеспечение огнестойкости объектов защиты»;
ГОСТ 30244-94 «Методы испытаний на горючесть»;
СП 293.1325800.2017 «Системы фасадные теплоизоляционные».

Выводы

Для вентфасадов зданий выше 28 м — только базальтовая вата (НГ, КМ0).
Оптимальная плотность плит — 70–90 кг/м³ (баланс теплотехники и механической устойчивости).
Обязательна ветрогидрозащитная мембрана и воздушный зазор 40–100 мм.
При толщине > 100 мм — двухслойная укладка с перекрытием швов.
