Крепление огнезащитных материалов

Содержание

1. Введение: крепёж — слабое звено огнезащиты
2. Виды крепежа: анкеры, шпильки, бандажи, дюбели
3. Материалы крепежа: температурные ограничения
4. Расчёт количества и шага крепежа
5. Технология установки
6. Типичные ошибки
7. Нормативная база
8. Выводы
9. Список литературы

Введение: крепёж — слабое звено огнезащиты

По статистике ВНИИПО МЧС, до 30% отказов систем огнезащиты при пожаре связаны не с разрушением изоляционного материала, а с отказом крепежа. При пожаре крепёж нагревается до тех же температур, что и защищаемая конструкция (+500…+1000°C), и если материал крепежа не рассчитан на такие температуры, он теряет прочность, и изоляция обрушивается, оставляя сталь без защиты.

Выбор крепежа — не менее важный этап проектирования огнезащиты, чем выбор изоляционного материала. Ошибка в материале или шаге крепления сводит на нет эффективность самой дорогой и качественной изоляции.

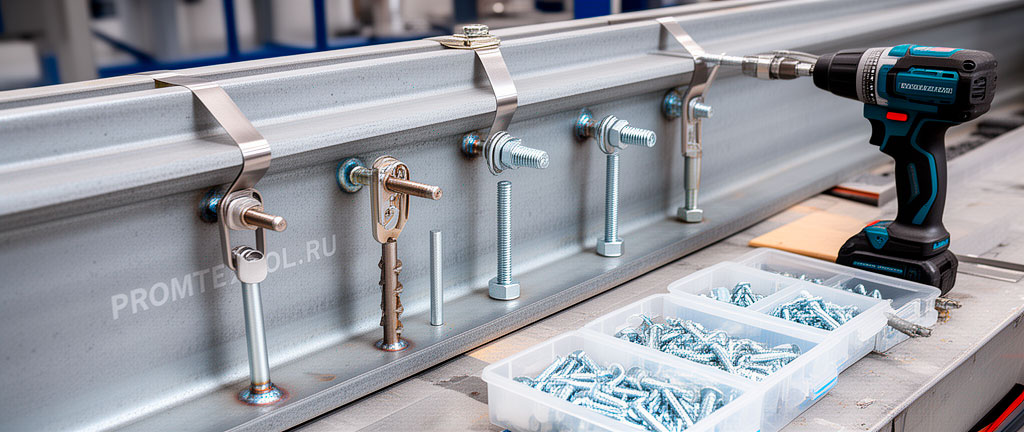

Виды крепежа

Тип крепежа	Применение	Материал	tmax, °C
Приварные штыри (анкеры)	Плиты на колоннах, балках	Нерж. сталь AISI 304/316	+800
Самонарезающие винты	Плиты на тонкостенных профилях	Оцинкованная/нерж. сталь	+400/+800
Бандажные ленты	Маты на трубах, воздуховодах	Нерж. сталь AISI 304	+800
Тарельчатые дюбели	Плиты на бетонных основаниях	Сталь + полиамид (распорный)	+400 (ограничение полиамида)
Шайбы фиксирующие	Фиксация плит на штырях	Нерж. сталь	+800

Материалы крепежа: температурные ограничения

Материал	tmax, °C	Примечание
Оцинкованная сталь	+400	Цинк плавится при +420°C, сталь окисляется
Нерж. сталь AISI 304	+800	Стандартный выбор для огнезащиты
Нерж. сталь AISI 316	+800	Повышенная коррозионная стойкость (морская вода, кислоты)
Нерж. сталь AISI 310	+1000	Жаропрочная, для экстремальных температур
Inconel 600/625	+1200	Никелевый сплав, для печей и турбин

Расчёт количества и шага крепежа

Количество крепежа на 1 м² зависит от типа конструкции и высоты:

Конструкция	Шаг крепления, мм	Кол-во на м²
Горизонтальные балки (снизу)	300–400	6–9
Вертикальные колонны	300–400	6–9
Воздуховоды (плиты)	250–350	8–12
Трубопроводы (маты, бандажи)	300–400	3–4 бандажа на п.м.

На углах и кромках плит шаг крепления уменьшается до 150–200 мм для предотвращения отгибания кромок при пожаре.

Технология установки

1. Приварка штырей. Штыри привариваются контактной сваркой к стальной конструкции. Длина штыря = толщина изоляции + 10–15 мм (для шайбы).
2. Установка плит. Плиты насаживаются на штыри. Отверстия в плитах выполняются по месту.
3. Фиксация шайбами. Шайбы надеваются на штыри и фиксируются гайками или загибанием штыря.
4. Бандажирование. Для матов и цилиндров — бандажные ленты с натяжением, исключающим сползание, но не сжимающим изоляцию.
5. Антикоррозионная защита. Места сварки штырей зачищаются и покрываются антикоррозионным составом.

Типичные ошибки

1. Использование оцинкованного крепежа при t > +400°C. Цинк плавится, крепёж корродирует и теряет прочность.
2. Недостаточная длина штыря. Штырь должен выступать над изоляцией на 10–15 мм. Слишком короткий — невозможно закрепить шайбу.
3. Чрезмерное затягивание бандажей. Сжатие изоляции на 30–50% создаёт мостики холода и снижает предел R.
4. Отсутствие дополнительного крепления на углах. Кромки плит отгибаются при пожаре, открывая сталь.

Нормативная база

• ГОСТ Р 53295-2009 «Средства огнезащиты для стальных конструкций»;
• СП 2.13130.2020 «Обеспечение огнестойкости объектов защиты»;
• СП 28.13330.2017 «Защита строительных конструкций от коррозии».

Выводы

1. Крепёж — критический элемент системы огнезащиты, отказ которого приводит к обрушению изоляции при пожаре.
2. Для температур > +400°C — только нержавеющая сталь (AISI 304/316).
3. Шаг крепления: 300–400 мм в поле, 150–200 мм на углах и кромках.
4. Обязательна антикоррозионная защита мест сварки штырей.

Список литературы

1. ГОСТ Р 53295-2009 «Средства огнезащиты для стальных конструкций».
2. СП 2.13130.2020 «Обеспечение огнестойкости объектов защиты».
3. СП 28.13330.2017 «Защита строительных конструкций от коррозии».
4. Технический каталог ОГНЕЗА. — ООО «ОГНЕЗА», 2024.
