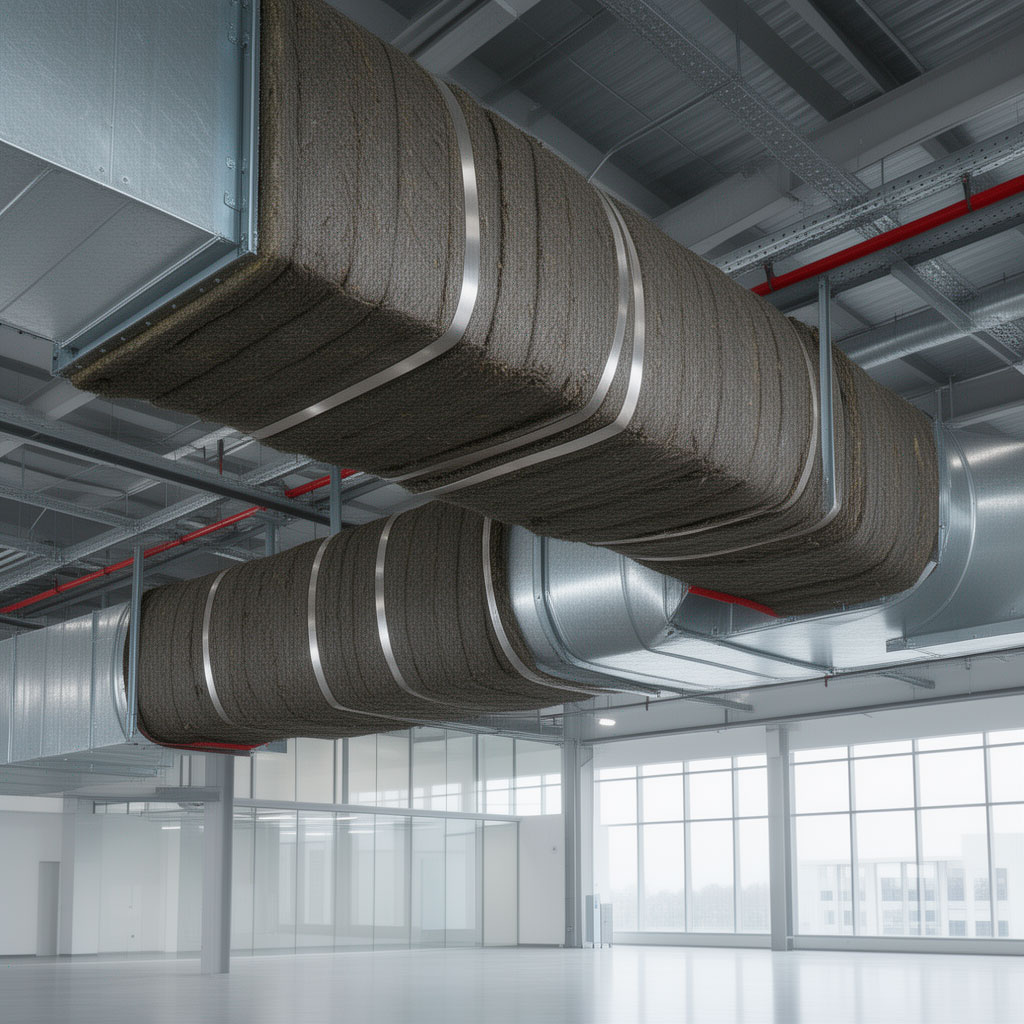

Сейсмоустойчивая система огнезащиты воздуховодов
Содержание
Введение: сейсмика и огнезащита
В сейсмически активных регионах (Камчатка, Сахалин, Северный Кавказ, Байкальский регион) к системам огнезащиты воздуховодов предъявляются дополнительные требования: они должны сохранять целостность не только при пожаре, но и при сейсмическом воздействии. Стандартная система огнезащиты, рассчитанная только на статические нагрузки, при землетрясении может разрушиться, оставив воздуховод без защиты.
Сейсмоустойчивая система огнезащиты воздуховодов — конструкция, сертифицированная по ГОСТ 30247.1-94 (огнестойкость) и ГОСТ 30546.1-98 (сейсмостойкость). Она включает усиленное крепление, демпфирующие элементы и гибкие соединения, компенсирующие сейсмические деформации.
- Сохранение предела огнестойкости EI после сейсмического воздействия расчётной интенсивности (7–9 баллов по MSK-64);
- Усиленное крепление: шаг анкеров 200–250 мм (вместо 300–400 мм для стандартных систем);
- Гибкие вставки в покровном слое для компенсации деформаций;
- Крепёж — только нержавеющая сталь AISI 304/316 (исключает коррозионное разрушение при микроподвижках).
Конструкция сейсмоустойчивой системы
Типовой состав:
- Воздуховод с усиленными фланцевыми соединениями;
- Теплоизоляционный слой — базальтовые плиты 100–150 кг/м³, толщина по расчёту;
- Усиленное крепление — штыри с шагом 200–250 мм + бандажные ленты с шагом 200–300 мм;
- Демпфирующие прокладки между изоляцией и покровным слоем (вспененный каучук 3–5 мм);
- Покровный слой с гибкими вставками (компенсаторами) через каждые 3–4 м;
- Антикоррозионная защита всего крепежа.
Нормативная база
- ГОСТ 30546.1-98 «Сейсмостойкость оборудования»;
- СП 14.13330.2018 «Строительство в сейсмических районах»;
- СП 7.13130.2013 «Требования пожарной безопасности»;
- ГОСТ 30247.1-94 «Методы испытаний на огнестойкость».
Выводы
- Сейсмоустойчивая система обязательна для объектов в регионах с сейсмичностью 7–9 баллов.
- Ключевые отличия от стандартной: усиленное крепление (шаг 200–250 мм), гибкие вставки, демпфирующие прокладки.
- Требуется сертификация по ГОСТ 30546.1-98 (сейсмостойкость) дополнительно к ГОСТ 30247.1-94 (огнестойкость).
Список литературы
- ГОСТ 30546.1-98 «Сейсмостойкость оборудования».
- СП 14.13330.2018 «Строительство в сейсмических районах».
- СП 7.13130.2013 «Требования пожарной безопасности».
- ГОСТ 30247.1-94 «Методы испытаний на огнестойкость».
