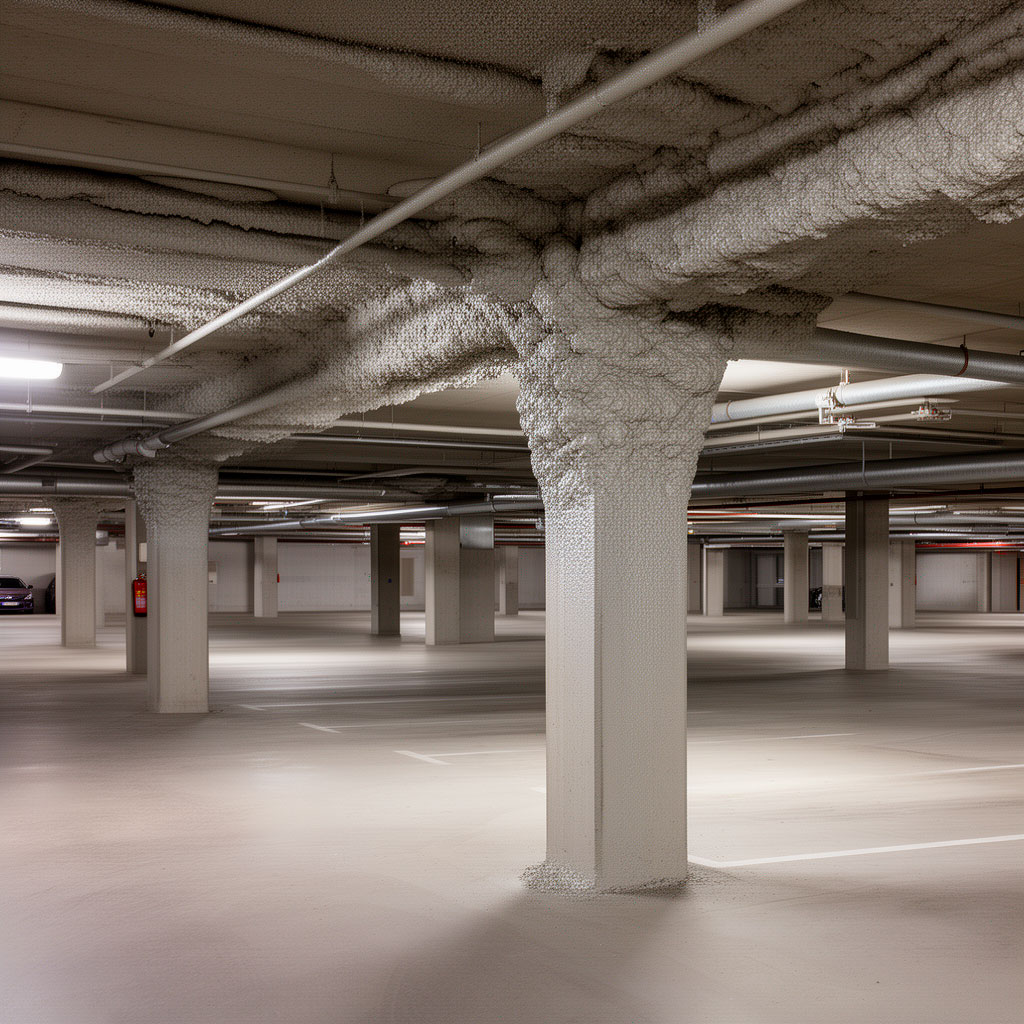

Огнезащита железобетонных конструкций
Содержание
Введение: зачем ЖБИ нужна огнезащита
Железобетонные конструкции (ЖБИ) обладают собственной огнестойкостью благодаря низкой теплопроводности бетона и защите арматуры бетонным слоем. Однако при длительном пожаре (более 60–90 минут) бетон прогревается, теряет прочность, а арматура при +500°C теряет несущую способность. Для обеспечения пределов REI 120–REI 240 требуется дополнительная огнезащита.
Согласно СП 2.13130.2020, железобетонные конструкции высотных зданий (> 75 м) и уникальных сооружений должны иметь предел огнестойкости REI 180–REI 240, что без дополнительной огнезащиты недостижимо для большинства типовых ЖБИ.
Нормативные требования
- СП 2.13130.2020 — требуемые пределы REI для ЖБИ;
- ГОСТ 30247.1-94 — методы испытаний на огнестойкость;
- СП 468.1325800.2019 «Бетонные и железобетонные конструкции. Правила обеспечения огнестойкости».
Материалы для огнезащиты ЖБИ
| Материал | Плотность, кг/м³ | λ0, Вт/(м·К) | Толщина для REI 180, мм | Горючесть |
|---|---|---|---|---|
| Базальтовые плиты (Baswool) | 100–150 | 0,036–0,040 | 30–50 | НГ |
| Плиты силикат-кальция | 200–400 | 0,055–0,065 | 20–35 | НГ |
| Огнезащитная штукатурка (вермикулит) | 400–600 | 0,10–0,15 | 25–40 | НГ |
| PRO-БЕТОН (огнезащитный состав) | 500–700 | 0,12–0,18 | 20–35 | НГ |
Системы огнезащиты
Плитная система
Базальтовые или силикат-кальциевые плиты крепятся к ЖБИ анкерами. Преимущества: высокая скорость монтажа, возможность демонтажа для ревизии. Недостатки: требуется защита от влаги.
Штукатурная система
Огнезащитная штукатурка наносится механизированным способом. Преимущества: монолитность (нет швов), низкая цена. Недостатки: трудоёмкость, длительная сушка.
Плиты + штукатурный слой. Применяется для REI 240.
Расчёт толщины огнезащиты
Толщина огнезащиты ЖБИ определяется по техническому свидетельству производителя. Ориентировочные значения для базальтовых плит:
| Требуемый REI | Толщина плит, мм |
|---|---|
| REI 120 | 20–30 |
| REI 180 | 30–50 |
| REI 240 | 50–70 |
Технология монтажа
- Очистка поверхности ЖБИ.
- Разметка и установка анкеров с шагом 300–400 мм.
- Укладка плит с перекрытием стыков.
- Фиксация шайбами.
- Покровный слой (стеклоткань, окожушка) — при наружном применении.
Нормативная база
- СП 2.13130.2020 «Обеспечение огнестойкости объектов защиты»;
- СП 468.1325800.2019 «Бетонные и железобетонные конструкции. Правила обеспечения огнестойкости»;
- ГОСТ 30247.1-94 «Методы испытаний на огнестойкость».
Выводы
- Огнезащита ЖБИ требуется для пределов REI > 120.
- Базальтовые плиты — оптимальный выбор для REI 120–REI 180.
- Для REI 240 — комбинированная система (плиты + штукатурка).
Список литературы
- СП 2.13130.2020 «Обеспечение огнестойкости объектов защиты».
- СП 468.1325800.2019 «Бетонные и железобетонные конструкции».
- ГОСТ 30247.1-94 «Методы испытаний на огнестойкость».
- Технический каталог ОГНЕЗА. — ООО «ОГНЕЗА», 2024.
