Огнезащитное уплотнение зазоров и проходок

Огнезащита Герметизация проходок, Терморасширяющиеся материалы Пока без коммениариев

Содержание

Введение
Виды зазоров и проходок
Материалы для уплотнения
Технология уплотнения
Нормативная база
Выводы
Список литературы

Введение

Зазоры и проходки инженерных коммуникаций через противопожарные преграды (стены, перекрытия) — потенциальные пути распространения огня и дыма. При пожаре через незаделанный зазор диаметром 50 мм проходит до 50 м³/ч дыма, что делает эвакуацию невозможной уже через 5–10 минут. Огнезащитное уплотнение зазоров — обязательное требование СП 2.13130.2020.

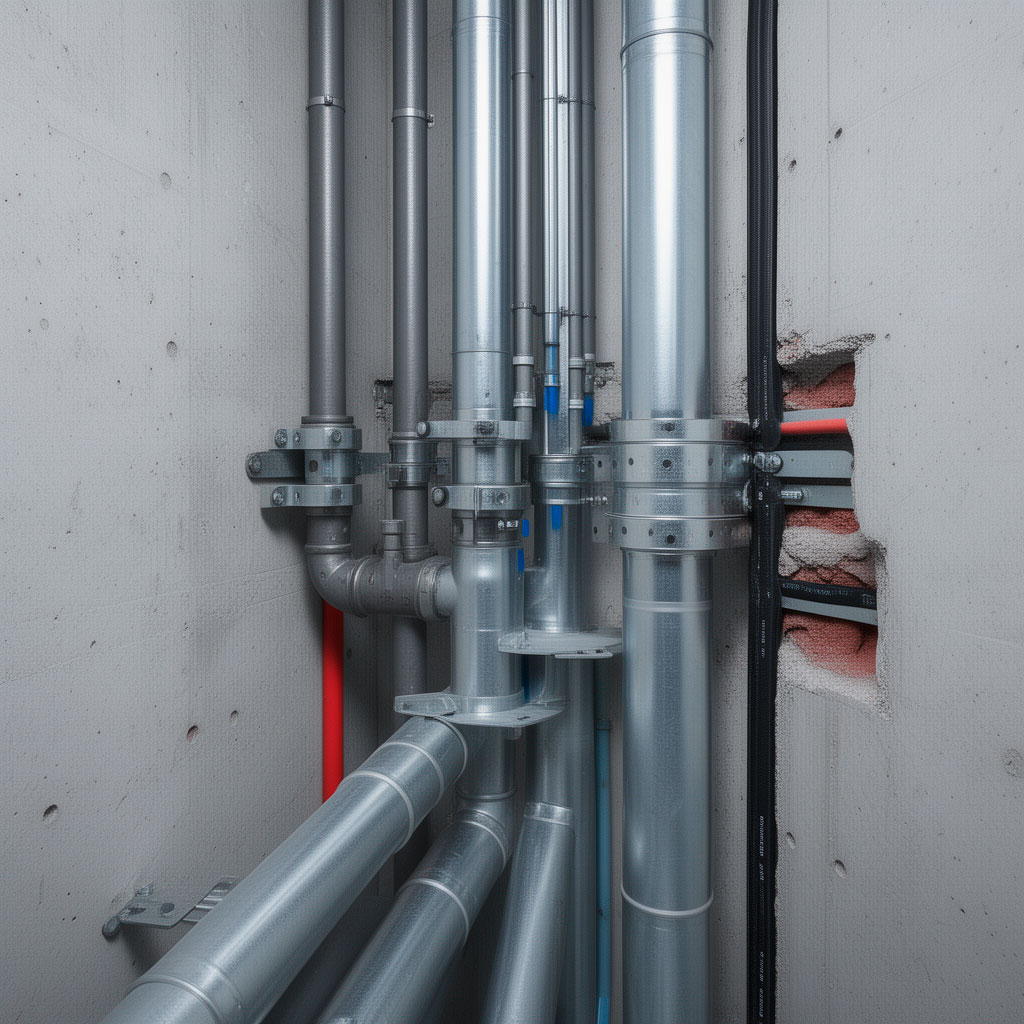

Ognezashitnoe uplotnenie zazorov i prohodok

Виды зазоров и проходок

Тип	Описание	Требуемый EI
Кабельные проходки	Пучки кабелей через стены/перекрытия	EI 45–EI 90
Трубные проходки	Трубопроводы через стены/перекрытия	EI 45–EI 90
Воздуховодные проходки	Воздуховоды через стены/перекрытия	EI 30–EI 150
Зазоры примыкания	Стыки стен и перекрытий	EI 60–EI 150

Материалы для уплотнения

Материал	Применение	t_max, °C
Базальтовое волокно (БСТВ)	Заполнение зазора (основной слой)	+700
Огнезащитная монтажная пена	Заполнение мелких зазоров (≤ 20 мм)	+150
Огнезащитная мастика (силиконовая)	Герметизация поверхности	+200
Терморасширяющаяся лента	Обмотка труб, кабелей	+150 (активация)
Огнезащитная муфта	Пластиковые трубы (сжимается при пожаре)	+150 (активация)

Технология уплотнения

Очистка зазора от пыли и мусора.
Заполнение зазора базальтовым волокном с уплотнением 30–50%.
Для кабельных проходок — обмотка каждого кабеля терморасширяющейся лентой.
Герметизация поверхности огнезащитной мастикой слоем 3–5 мм.
Для пластиковых труб — установка огнезащитной муфты (при пожаре муфта сжимается, перекрывая трубу).
Маркировка: бирка с указанием предела EI и даты монтажа.

Нормативная база

СП 2.13130.2020 «Обеспечение огнестойкости объектов защиты»;
ГОСТ 30247.1-94 «Методы испытаний на огнестойкость»;
ФЗ №123-ФЗ «Технический регламент о требованиях пожарной безопасности».

Выводы

Огнезащитное уплотнение зазоров и проходок — обязательное требование для всех противопожарных преград.
Основной заполнитель — базальтовое волокно (БСТВ) с уплотнением 30–50%.
Для пластиковых труб — обязательна огнезащитная муфта.
Каждая проходка должна быть промаркирована с указанием предела EI.
