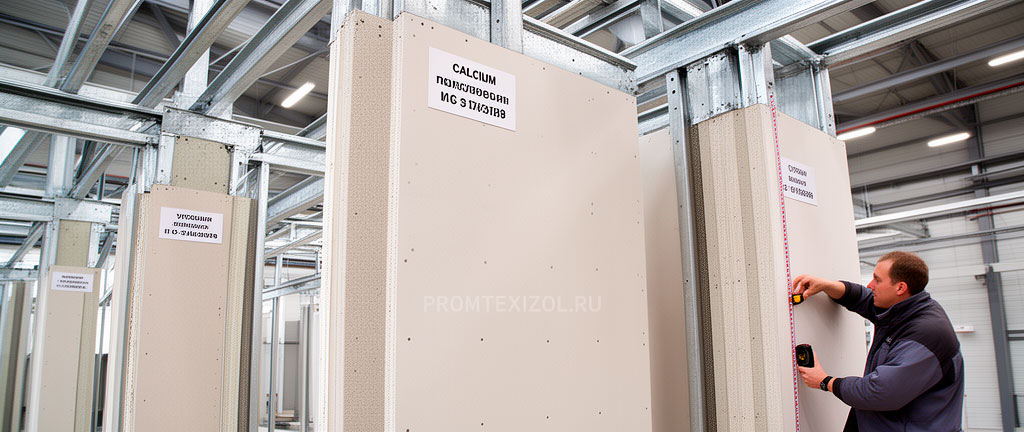

Системы конструктивной огнезащиты металлоконструкций
Содержание
Введение: что такое система конструктивной огнезащиты
Система конструктивной огнезащиты металлоконструкций — это комплексное решение, включающее теплоизоляционный материал (плиты, маты), элементы крепления (анкеры, шпильки, бандажи) и, при необходимости, покровный слой. В отличие от вспучивающихся красок, которые являются продуктом, система конструктивной огнезащиты — это инженерное решение, требующее расчёта и проектирования.
Системы конструктивной огнезащиты обеспечивают пределы R15–R240 и являются безальтернативным выбором для R > 120, наружного применения, агрессивных сред и объектов с повышенными требованиями к долговечности (50+ лет).
Плитные материалы для конструктивной огнезащиты
| Материал | Плотность, кг/м³ | λ0, Вт/(м·К) | tmax, °C | Толщина для R90, мм | Цена |
|---|---|---|---|---|---|
| Базальтовые плиты (Baswool, ОГНЕЗА) | 100–150 | 0,036–0,040 | +680 | 25–40 | Средняя |
| Плиты силикат-кальция (Silca, Superisol) | 200–400 | 0,055–0,065 | +1050 | 20–35 | Высокая |
| Вермикулитовые плиты | 300–500 | 0,080–0,120 | +1100 | 30–50 | Средняя |
| Плиты на основе БСТВ (ВБОР) | 50–200 | 0,033–0,037 | +570 (фольга) | 13–20 (EI 60–EI 150) | Средняя |
Типовые системы
Система на базальтовых плитах
Наиболее распространённая система. Плиты плотностью 100–150 кг/м³ крепятся к стальной конструкции анкерами и фиксируются шайбами. Стыки плит перекрываются или заполняются герметиком. При необходимости поверх плит монтируется покровный слой (стеклоткань, окожушка).
Применение: колонны, балки, связи, воздуховоды. R15–R240.
Система на силикат-кальциевых плитах
Применяется для высоких пределов (R120–R240) и высоких температур эксплуатации (до +1050°C). Плиты крепятся на штыри с фиксацией гайками. Стыки заполняются высокотемпературным герметиком.
Система на вермикулитовых плитах
Бюджетная альтернатива силикат-кальцию. Более высокая теплопроводность компенсируется большей толщиной. Преимущество — высокая прочность на сжатие (2–4 МПа).
Крепление: анкеры, шпильки, бандажи
Крепление — критический элемент системы. При пожаре крепёж нагревается до тех же температур, что и конструкция, поэтому материал крепежа должен сохранять прочность при высоких температурах.
| Температура эксплуатации | Материал крепежа |
|---|---|
| До +400°C | Оцинкованная сталь |
| +400…+800°C | Нержавеющая сталь AISI 304/316 |
| Выше +800°C | Жаропрочная сталь (AISI 310, Inconel) |
Шаг крепления: 300–400 мм для плит, 250–350 мм для матов. На углах и кромках — дополнительный крепёж с шагом 150–200 мм.
Подбор системы под предел R
| Требуемый R | Рекомендуемая система | Толщина, мм |
|---|---|---|
| R15–R30 | Базальтовые плиты 100 кг/м³ | 15–20 |
| R45–R60 | Базальтовые плиты 100–150 кг/м³ | 20–30 |
| R90 | Базальтовые плиты 150 кг/м³ или силикат-кальций | 25–40 |
| R120 | Силикат-кальций или вермикулит | 30–50 |
| R150–R240 | Силикат-кальций (2 слоя) или вермикулит | 40–80 |
Нормативная база
- ГОСТ Р 53295-2009 «Средства огнезащиты для стальных конструкций»;
- СП 2.13130.2020 «Обеспечение огнестойкости объектов защиты»;
- ГОСТ 30247.1-94 «Методы испытаний на огнестойкость».
Выводы
- Системы конструктивной огнезащиты — безальтернативный выбор для R > 120 и наружного применения.
- Базальтовые плиты — оптимальны для R15–R90; силикат-кальций — для R120–R240.
- Крепёж должен соответствовать температурному режиму: нерж. сталь для t > +400°C.
- Обязательна защита от влаги (покровный слой) для всех типов плит.
Список литературы
- ГОСТ Р 53295-2009 «Средства огнезащиты для стальных конструкций».
- СП 2.13130.2020 «Обеспечение огнестойкости объектов защиты».
- ГОСТ 30247.1-94 «Методы испытаний на огнестойкость».
- Технический каталог ОГНЕЗА. — ООО «ОГНЕЗА», 2024.
