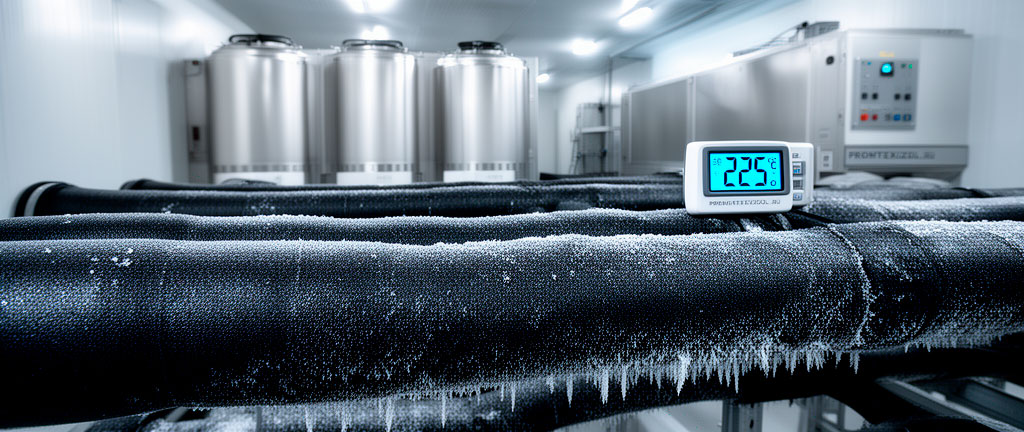

Вспененный каучук для холодильных систем: защита от конденсата и расчёт толщины

Техническая теплоизоляция Вспененный каучук, Теплоизоляция холодильных систем Пока без коммениариев

Содержание

Введение: почему холод требует особого подхода
Физика процесса: конденсат как главный враг
Почему именно вспененный каучук: сравнительный анализ
Обзор брендов: K-FLEX, РУ-ФЛЕКС, Armaflex для холода
Расчёт толщины изоляции для холодных систем
Расчёт на невыпадение конденсата: методика и пример
Области применения: чиллеры, фанкойлы, холодоснабжение
Особенности монтажа: клей, швы, пароизоляция
Типичные ошибки и их последствия
Нормативная база
Выводы
Список литературы

Введение: почему холод требует особого подхода

Изоляция холодных трубопроводов (системы холодоснабжения, кондиционирования, ледовых арен, пищевых холодильников) принципиально сложнее изоляции горячих систем. Если для горячего трубопровода ошибка в расчёте приводит «всего лишь» к повышенным теплопотерям, то для холодного — к выпадению конденсата, коррозии, образованию плесени и выходу системы из строя.

По данным АВОК, до 40% проблем в системах холодоснабжения связаны с неправильным выбором или монтажом теплоизоляции. Вспененный каучук (NBR/PVC) является де-факто стандартом для таких систем благодаря уникальному сочетанию низкой теплопроводности и рекордно высокого сопротивления паропроницанию.

Физика процесса: конденсат как главный враг

При температуре поверхности трубопровода ниже точки росы окружающего воздуха на ней образуется конденсат. Для типичных условий помещения (t = +25°C, φ = 60%) точка росы составляет +16,7°C. Температура холодной воды в системах кондиционирования — +6…+10°C, в ледовых системах — до −10…−15°C.

Конденсат, попавший в структуру изоляции:

увеличивает теплопроводность материала в 3–10 раз (вода: λ ≈ 0,6 Вт/(м·К));
вызывает коррозию металла трубы под изоляцией (CUI — Corrosion Under Insulation);
создаёт среду для развития плесени и бактерий;
при замерзании разрушает структуру изоляции.

Ключевой параметр защиты — сопротивление паропроницанию μ. Чем выше μ, тем меньше водяного пара проникает через изоляцию к холодной поверхности.

Почему именно вспененный каучук: сравнительный анализ

Материал	μ	λ₀, Вт/(м·К)	Водопоглощение, %	Требуется доп. пароизоляция?	Пригодность для холода
Вспененный каучук (K-FLEX ST)	≥ 5 000	0,035	≤ 0,2	Нет	Отлично
Вспененный каучук (K-FLEX ECO)	≥ 7 000	0,036	≤ 0,2	Нет	Превосходно
Вспененный полиэтилен	1 500–3 000	0,037–0,040	≤ 1,0	Да (при t < +10°C)	Условно
Минеральная вата	1–2	0,037–0,041	до 30%	Обязательно	Не рекомендуется
PIR-плиты	30–100	0,022–0,024	≤ 2,0	Да	Хорошо (с пароизоляцией)
Пеностекло	практически ∞	0,045–0,055	≤ 0,5	Нет	Отлично (дорого)

Вспененный каучук — единственный материал, сочетающий низкую теплопроводность, высокое μ и отсутствие необходимости в дополнительной пароизоляции. Это делает его безальтернативным выбором для большинства систем холодоснабжения.

Обзор брендов: K-FLEX, РУ-ФЛЕКС, Armaflex для холода

K-FLEX

Флагманские продукты для холодных систем:

K-FLEX ST — стандартная серия, μ ≥ 5 000, t от −200°C. Оптимально для систем кондиционирования и холодоснабжения с t до +10°C.
K-FLEX ECO — серия с μ ≥ 7 000 и классом КМ1. Рекомендуется для объектов с массовым пребыванием людей.
K-FLEX PE FRIGO — трубки из вспененного полиэтилена для холодильных систем (бюджетный вариант).

РУ-ФЛЕКС

РУ-ФЛЕКС СТ — аналог K-FLEX ST, μ ≥ 4 000.
РУ-ФЛЕКС ЭКО — аналог K-FLEX ECO, μ ≥ 5 000, класс КМ1.
РУ-ФЛЕКС ЭКО ФАРМ — для фармацевтических и пищевых производств.

Armaflex (Armacell)

Armaflex AC — стандарт для кондиционирования, μ ≥ 10 000.
Armaflex Ultima — ультранизкая теплопроводность, класс КМ0 (аналог).

Расчёт толщины изоляции для холодных систем

Для холодных систем расчёт ведётся по двум критериям, и принимается большая из двух толщин:

Вспененный каучук для холодильных систем: защита от конденсата и расчёт толщины

1. По нормируемой плотности теплового потока (СП 61.13330.2020)

ln(B) = 2πλ_расч · (t_о − t_т) / q_н
δ = (d_н / 2) · (B − 1)

2. По условию невыпадения конденсата

t_п = t_о − (t_о − t_т) · R_из / (R_из + R_н) ≥ t_р + 1°C

где t_р — температура точки росы, R_из — термическое сопротивление изоляции, R_н — сопротивление теплоотдаче от поверхности.

Расчёт на невыпадение конденсата: методика и пример

Исходные данные

Труба	Ø 42 мм, холодная вода +6°C
Помещение	t_о = +25°C, φ = 60%
Точка росы	t_р = +16,7°C
Изоляция	K-FLEX ST, λ₀ = 0,035 Вт/(м·К)

Расчёт

Требуемое термическое сопротивление из условия невыпадения конденсата:

R_из^тр = (t_р − t_т) / [α_н · (t_о − t_р)] · d_н / 2

При α_н = 10 Вт/(м²·К) (помещение):

R_из^тр = (16,7 − 6) / [10 · (25 − 16,7)] · 0,042 / 2 = 10,7 / 83 · 0,021 = 0,00271 (м²·К)/Вт

Термическое сопротивление цилиндрической изоляции:

R_из = ln(d_из / d_н) / (2πλ)

Подставляя δ = 13 мм (d_из = 68 мм):

R_из = ln(0,068 / 0,042) / (2 · 3,1416 · 0,035) = 0,481 / 0,220 = 2,19 (м²·К)/Вт

2,19 >> 0,00271 — условие выполняется с огромным запасом. Расчёт по тепловому потоку даёт δ = 13 мм, что и является определяющим.

Результат: трубка K-FLEX ST 42×13 мм.

Области применения: чиллеры, фанкойлы, холодоснабжение

Система	t теплоносителя	Рекомендуемый материал	Особенности
Чиллер-фанкойл (вода)	+6…+10°C	Каучук ST/ECO, 13–19 мм	Критична пароизоляция стыков
VRF/VRV (фреон, жидкостная линия)	−5…+5°C	Каучук ST, 13–25 мм	Два трубопровода изолируются отдельно
Ледовые арены	−10…−15°C (гликоль)	Каучук ST, 25–50 мм	Усиленная пароизоляция, два слоя
Холодильные склады	−25…−5°C	Каучук ST + PIR	Комбинированная изоляция
Пищевые производства	+2…+8°C	Каучук ECO (бактерицидный)	Санитарные требования
Фармацевтика	+2…+8°C	РУ-ФЛЕКС ЭКО ФАРМ	GMP-стандарты

Особенности монтажа: клей, швы, пароизоляция

Клеевое соединение. Все продольные и поперечные швы проклеиваются специальным клеем (K-FLEX K-FIX AD, РУ-ФЛЕКС АЛ). Клей наносится на обе склеиваемые поверхности, выдерживается 2–5 минут до отлипа, затем поверхности сжимаются.
Разбежка швов. При многослойной изоляции швы слоёв смещаются относительно друг друга.
Торцы изоляции. Торцы на концах трубопровода и у фланцев герметизируются клеем для предотвращения диффузии пара внутрь изоляции.
Температура монтажа. Не ниже +5°C. При более низких температурах клей теряет адгезию.
Очистка поверхности. Труба должна быть сухой, чистой, без масла и конденсата.
Защита от УФ. При наружной прокладке каучук без защитного покрытия деструктирует за 2–3 года. Используются трубки с заводским покрытием (IC CLAD, AL CLAD) или окрашивание.

Типичные ошибки и их последствия

Экономия на клее. Непроклеенные швы — главная причина конденсата. Влага проникает через зазор и накапливается под изоляцией.
Использование полиэтилена для холодной воды. При t воды +6°C и φ > 50% полиэтилен без пароизоляции гарантированно промокает за 1–2 сезона.
Сжатие изоляции хомутами. Локальное сжатие каучука снижает толщину и создаёт мостик холода.
Отсутствие изоляции арматуры. Вентили, фильтры, клапаны без изоляции — точки выпадения конденсата.
Недостаточная толщина. Расчёт только по тепловому потоку без проверки на конденсат.
Монтаж на мокрую трубу. Влага, загерметизированная под изоляцией, вызывает коррозию.

Нормативная база

СП 61.13330.2020 «Тепловая изоляция оборудования и трубопроводов»;
СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»;
ГОСТ EN 14304-2015 «Изделия теплоизоляционные из вспененного эластомерного каучука»;
СП 50.13330.2012 «Тепловая защита зданий» (расчёт точки росы);
ВСН 55-87 «Изоляция трубопроводов холодильных установок» (справочно).

Выводы

Вспененный каучук — безальтернативный материал для изоляции холодных трубопроводов благодаря μ ≥ 5 000 и отсутствию необходимости в дополнительной пароизоляции.
Расчёт толщины изоляции для холодных систем всегда должен включать проверку на невыпадение конденсата.
Качество монтажа (проклейка швов, герметизация торцов) критически важно — непроклеенный шов сводит на нет все преимущества материала.
Для объектов с массовым пребыванием людей рекомендуется ECO-серия (K-FLEX ECO, РУ-ФЛЕКС ЭКО) с классом КМ1.
Применение вспененного полиэтилена для холодных систем без дополнительной пароизоляции не допускается.

Список литературы

СП 61.13330.2020 «Тепловая изоляция оборудования и трубопроводов». — М.: Минстрой России, 2020.
СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».
ГОСТ EN 14304-2015 «Изделия теплоизоляционные из вспененного эластомерного каучука».
СП 50.13330.2012 «Тепловая защита зданий».
Технический каталог K-FLEX. — IK Insulation Group, 2024.
Технический каталог РУ-ФЛЕКС. — ООО «РУ-ФЛЕКС», 2024.
Руководство по монтажу K-FLEX. — IK Insulation Group, 2023.
