Техническая изоляция воздуховодов: материалы, нормы, монтаж

Техническая теплоизоляция Нормативная база, Теплоизоляция воздуховодов Пока без коммениариев

Содержание

Введение: зачем изолировать воздуховоды
Нормативные требования к изоляции воздуховодов
Материалы для изоляции воздуховодов: обзор и сравнение
Теплоизоляция приточных и вытяжных воздуховодов
Изоляция воздуховодов систем кондиционирования
Огнезащита воздуховодов: требования и системы
Звукоизоляция воздуховодов
Расчёт толщины изоляции для воздуховодов
Технология монтажа изоляции на воздуховоды
Типичные ошибки
Нормативная база
Выводы
Список литературы

Введение: зачем изолировать воздуховоды

Изоляция воздуховодов систем вентиляции и кондиционирования решает три ключевые задачи: предотвращение теплопотерь/теплопоступлений, защита от конденсата и обеспечение пожарной безопасности. По данным НИИСФ РААСН, неизолированные воздуховоды в неотапливаемых пространствах теряют до 30% тепловой энергии, а конденсат на воздуховодах систем кондиционирования является одной из основных причин повреждения отделки помещений.

Выбор изоляции для воздуховодов имеет свою специфику по сравнению с трубопроводами: большие площади поверхности, прямоугольные сечения, необходимость крепления к металлу, часто — наружное расположение.

Нормативные требования к изоляции воздуховодов

СП 60.13330.2020 (п. 7.11): транзитные воздуховоды, прокладываемые через неотапливаемые помещения, подлежат теплоизоляции;
СП 61.13330.2020 (Приложение А, табл. А.4–А.5): нормируемая плотность теплового потока для плоских поверхностей;
СП 7.13130.2013: требования к огнезащите воздуховодов систем противодымной вентиляции;
ФЗ №123-ФЗ (ст. 137): требования к огнестойкости воздуховодов.

Материалы для изоляции воздуховодов: обзор и сравнение

Материал	Форма поставки	λ₀, Вт/(м·К)	Горючесть	Применение
Вспененный каучук (рулоны)	Рулоны 1–1,5 м × 6–20 мм	0,035–0,038	Г1	Холод, тепло, конденсат
Вспененный полиэтилен (рулоны)	Рулоны 1–1,2 м × 4–20 мм	0,037–0,042	Г1–Г4	Тепло, бюджетные решения
Минераловатные маты (прошивные)	Рулоны/плиты 30–100 мм	0,036–0,042	НГ	Огнезащита, высокие температуры
Базальтовые плиты (Baswool)	Плиты 50–100 мм	0,035–0,040	НГ	Огнезащита, фасадные воздуховоды
Фольгированная изоляция (Изовент)	Рулоны с фольгой	0,034–0,040	Г1	Теплоотражение, венткамеры

Теплоизоляция приточных и вытяжных воздуховодов

Приточные воздуховоды, транспортирующие нагретый воздух (+20…+40°C) через неотапливаемые пространства (чердаки, подвалы, наружные участки), требуют теплоизоляции для предотвращения остывания воздуха. Вытяжные воздуховоды с тёплым воздухом (+20…+25°C) изолируются аналогично.

Рекомендуемые материалы:

Рулонный вспененный каучук (K-FLEX ST, РУ-ФЛЕКС ПРОМ АЛЮ) толщиной 6–13 мм — для внутренних воздуховодов;
Рулонный вспененный полиэтилен с фольгой (Energoflex, Пенофол) толщиной 8–20 мм — для бюджетных решений;
Минераловатные маты толщиной 50–100 мм — для наружных воздуховодов.

Изоляция воздуховодов систем кондиционирования

Воздуховоды систем кондиционирования транспортируют охлаждённый воздух (+10…+18°C). Критическая задача — предотвращение конденсации влаги на поверхности воздуховода. Требования:

μ ≥ 5 000 (вспененный каучук) — без дополнительной пароизоляции;
μ = 1 500–3 000 (полиэтилен) — с обязательной пароизоляцией;
толщина изоляции определяется расчётом на невыпадение конденсата (см. раздел ниже).

Для систем кондиционирования в общественных зданиях рекомендуется вспененный каучук ECO-серии (K-FLEX ECO, РУ-ФЛЕКС ЭКО) с классом КМ1.

Огнезащита воздуховодов: требования и системы

Согласно СП 7.13130.2013, воздуховоды систем противодымной вентиляции должны иметь предел огнестойкости:

EI 30 — для воздуховодов в пределах обслуживаемого пожарного отсека;
EI 60 — для транзитных воздуховодов;
EI 90–EI 150 — для воздуховодов в зданиях повышенной этажности.

Системы огнезащиты воздуховодов:

Техническая изоляция воздуховодов: материалы, нормы, монтаж

Плитная огнезащита — базальтовые плиты (Baswool, ОГНЕЗА) толщиной 30–80 мм с креплением на анкеры и бандажи;

Рулонная огнезащита — ВБОР (ватин базальтовый огнестойкий рулонный) толщиной 5–20 мм, кашированный фольгой;

Огнезащитные составы — вспучивающиеся краски и штукатурки (SHELL, ОГНЕЗА);

Комбинированные системы — плиты + покровный слой из стеклоткани.

Звукоизоляция воздуховодов

Воздуховоды являются источником структурного и воздушного шума. Для снижения шума применяются:

Вспененный каучук (динамический модуль упругости 0,3–0,8 МН/м²) — снижение структурного шума на 18–22 дБ;
Специализированные акустические материалы (Energoflex Acoustic);
Минераловатные маты высокой плотности (80–120 кг/м³).

Расчёт толщины изоляции для воздуховодов

Для плоской поверхности (воздуховод прямоугольного сечения) толщина изоляции определяется по формуле СП 61.13330.2020:

δ = λ_расч · [(t_в − t_п) / q_н − 1/α_н]

где t_в — температура воздуха в воздуховоде, t_п — нормируемая температура на поверхности изоляции (+40°C для помещений), q_н — нормируемая плотность теплового потока (Вт/м²) по табл. А.4–А.5 СП 61.13330.2020.

Для воздуховодов круглого сечения расчёт ведётся по формуле для цилиндрической поверхности.

Пример

Приточный воздуховод 600×400 мм, t_в = +25°C, прокладка на чердаке (t_о = −25°C), изоляция — вспененный каучук (λ₀ = 0,035).

q_н = 25 Вт/м² (табл. А.5 СП 61.13330.2020)
λ_расч = 0,035 · [1 + 0,00010 · (0 − 20)] = 0,0343 Вт/(м·К)
δ = 0,0343 · [(25 − (−25)) / 25 − 1/10] = 0,0343 · [2,0 − 0,1] = 0,065 м = 65 мм

Ближайший стандартный типоразмер — рулон 19 мм в 3 слоя (суммарно 57 мм) или 25 мм в 2 слоя (50 мм) с проверкой на невыпадение конденсата.

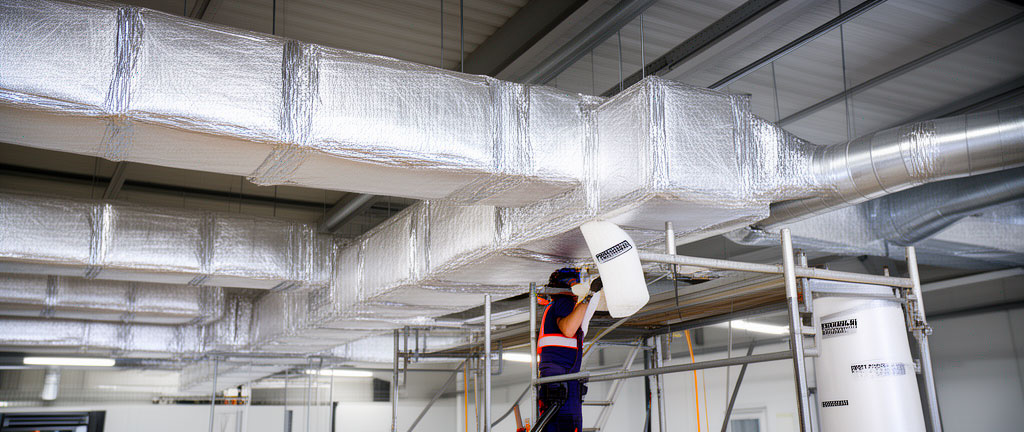

Технология монтажа изоляции на воздуховоды

Подготовка поверхности. Воздуховод очищается от пыли, масла, влаги.
Раскрой. Рулонный материал нарезается с припуском 20–30 мм на нахлёст.
Приклеивание. Клей наносится на воздуховод и изоляцию. Для каучука — K-FLEX K-FIX AD, для полиэтилена — контактный клей.
Проклейка швов. Все стыки проклеиваются встык или внахлёст с обязательной герметизацией.
Бандажирование. Для минераловатных матов — крепление бандажными лентами с шагом 300–400 мм.
Покровный слой. При наружной прокладке — алюминиевая окожушка или стеклоткань с пропиткой.

Типичные ошибки

Отсутствие пароизоляции на холодных воздуховодах — конденсат, коррозия, плесень.
Недостаточная толщина изоляции — не соответствует нормам СП 61.13330.
Непроклеенные стыки — мостики холода и конденсат.
Использование горючих материалов (Г3–Г4) на путях эвакуации — нарушение ФЗ №123-ФЗ.
Отсутствие изоляции на фланцах и соединениях — локальные теплопотери.

Нормативная база

СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»;
СП 61.13330.2020 «Тепловая изоляция оборудования и трубопроводов»;
СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»;
Федеральный закон №123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
ГОСТ EN 14304-2015 «Изделия теплоизоляционные из вспененного эластомерного каучука».

Выводы

Выбор изоляции для воздуховодов определяется тремя факторами: температурный режим, влажностный режим (конденсат), требования пожарной безопасности.
Для холодных воздуховодов (кондиционирование) безальтернативен вспененный каучук с μ ≥ 5 000.
Для огнезащиты воздуховодов применяются негорючие базальтовые материалы (плиты, ВБОР) с пределом огнестойкости до EI 150.
Расчёт толщины изоляции для воздуховодов ведётся по методике для плоской поверхности (СП 61.13330.2020).
Качество монтажа (проклейка швов, герметизация) определяет эффективность изоляции не меньше, чем правильный выбор материала.

Список литературы

СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха». — М.: Минстрой России, 2020.
СП 61.13330.2020 «Тепловая изоляция оборудования и трубопроводов».
СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».
Федеральный закон от 22.07.2008 №123-ФЗ «Технический регламент о требованиях пожарной безопасности».
ГОСТ EN 14304-2015 «Изделия теплоизоляционные из вспененного эластомерного каучука».
Технический каталог K-FLEX. — IK Insulation Group, 2024.
Технический каталог Изовент. — ООО «Изовент», 2024.
