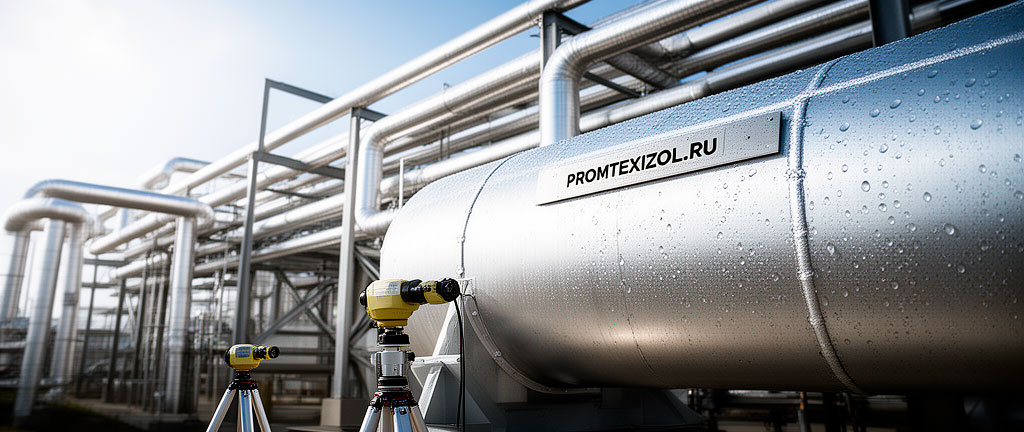

Изоляция трубопроводов на открытом воздухе: защита от УФ и осадков
Содержание
- Введение: специфика наружной прокладки
- Факторы, разрушающие изоляцию на открытом воздухе
- Материалы, пригодные для наружной прокладки
- Защита от УФ-излучения: критический фактор для полимеров
- Защита от атмосферных осадков
- Ветровая нагрузка и механическая защита
- Температурные перепады и термоциклирование
- Готовые решения для наружной прокладки
- Особенности монтажа на открытом воздухе
- Нормативная база
- Выводы
- Список литературы
Введение: специфика наружной прокладки
Прокладка трубопроводов на открытом воздухе (по эстакадам, опорам, наружным стенам зданий) предъявляет к теплоизоляции принципиально иные требования, чем прокладка внутри помещений. Если в помещении изоляция работает в стабильных условиях (+18…+25°C, низкая влажность, нет УФ), то на улице она подвергается воздействию дождя, снега, солнечного излучения, ветра, суточных и сезонных перепадов температур (от −40 до +40°C и более).
По данным НИИСФ, срок службы неизолированной или неправильно изолированной наружной теплотрассы составляет 3–7 лет вместо нормативных 25–30 лет. Основные причины выхода из строя: намокание изоляции, УФ-деструкция полимеров, механические повреждения.
Факторы, разрушающие изоляцию на открытом воздухе
| Фактор | Воздействие | Последствия |
|---|---|---|
| УФ-излучение (солнце) | Фотохимическая деструкция полимеров | Растрескивание, потеря эластичности за 2–3 года |
| Атмосферные осадки | Намокание изоляции | Рост λ в 3–5 раз, коррозия трубы, замерзание/оттаивание |
| Ветер | Механическое воздействие, вибрация | Разрушение покровного слоя, срыв изоляции |
| Перепады температур | Термическое расширение/сжатие | Раскрытие швов, деформация покровного слоя |
| Птицы, грызуны | Механическое повреждение | Разрушение покровного слоя, оголение изоляции |
| Вандализм | Механическое повреждение | Разрушение изоляционной конструкции |
Материалы, пригодные для наружной прокладки
| Материал | Пригодность | Требования к защите | Срок службы |
|---|---|---|---|
| Каучук без покрытия | Непригоден | Разрушается за 2–3 года (УФ) | 2–3 года |
| Каучук + IC CLAD (ПВХ) | Отлично | Не требуется | 25–30 лет |
| Каучук + AL CLAD (фольга) | Отлично | Не требуется | 25–30 лет |
| Каучук + стеклоткань (IC CLAD SR) | Отлично | Не требуется | 25–30 лет |
| Полиэтилен без покрытия | Непригоден | Разрушается за 1–2 года | 1–2 года |
| Полиэтилен + фольга | Условно | Фольга защищает от УФ, но не от осадков | 10–15 лет |
| Минвата + стеклоткань + мастика | Хорошо | Обязательна пропитка | 15–20 лет |
| Минвата + окожушка | Отлично | Не требуется | 25–40 лет |
Защита от УФ-излучения: критический фактор для полимеров
Ультрафиолетовое излучение (длина волны 290–400 нм) вызывает фотохимическую деструкцию полимерных цепей. Вспененный каучук и полиэтилен без защиты теряют эластичность, растрескиваются и рассыпаются за 2–3 года наружной эксплуатации.
Методы защиты от УФ:
- Заводские покрытия — IC CLAD (ПВХ-слой), AL CLAD (фольга), IC CLAD SR (стеклоткань). Наносятся в заводских условиях, обеспечивают защиту на весь срок службы.
- Окрашивание — атмосферостойкими красками на акриловой или полиуретановой основе. Требует обновления каждые 5–7 лет.
- Металлическая окожушка — алюминий или оцинковка. Полная защита от УФ, не требует обслуживания.
- Стеклоткань с пропиткой — защищает от УФ при условии качественной пропитки мастикой.
Защита от атмосферных осадков
Вода — главный враг теплоизоляции. При намокании минеральной ваты её теплопроводность возрастает в 3–5 раз. Полимерная изоляция (каучук, полиэтилен) менее чувствительна к влаге, но вода, попавшая под изоляцию, вызывает коррозию трубы.
Требования к влагозащите наружной изоляции:
Ветровая нагрузка и механическая защита
На открытых эстакадах изоляция подвергается значительным ветровым нагрузкам. Согласно СП 20.13330.2016 «Нагрузки и воздействия», для большинства регионов РФ нормативное ветровое давление составляет 0,23–0,48 кПа (II–III ветровой район), а для прибрежных зон — до 0,84 кПа (V–VI район).
Требования к механической защите:
- бандажи с шагом не более 500 мм (для минераловатных материалов);
- саморезы в покровном слое с шагом 150–200 мм по продольным швам;
- толщина металлической окожушки — не менее 0,8 мм для диаметров > 160 мм;
- для высотных эстакад (> 10 м) — усиленное крепление.
Температурные перепады и термоциклирование
Суточные и сезонные перепады температур вызывают циклические деформации изоляционной конструкции. Коэффициент линейного теплового расширения:
- алюминий: 24·10⁻⁶ 1/°C;
- оцинкованная сталь: 12·10⁻⁶ 1/°C;
- вспененный каучук: 50–70·10⁻⁶ 1/°C.
При перепаде температур 60°C (от −30 до +30°C) алюминиевая окожушка длиной 10 м удлиняется на 14,4 мм. Для компенсации таких деформаций на прямых участках длиной более 10 м устраиваются компенсационные швы с нахлёстом 50–80 мм без жёсткого крепления.
Готовые решения для наружной прокладки
| Температура | Решение | Бренды |
|---|---|---|
| −200…+110°C | Каучук + IC CLAD (ПВХ) | K-FLEX ST IC CLAD, РУ-ФЛЕКС СТ ПРОМ ПОЛИМЕР |
| −200…+110°C | Каучук + стеклоткань | K-FLEX ST IC CLAD SR, РУ-ФЛЕКС СТ ПРОМ ФОРМА |
| −200…+150°C | Каучук HT + покрытие | K-FLEX SOLAR HT IC CLAD SR, РУ-ФЛЕКС ВТ ПРОМ ФОРМА |
| −60…+650°C | Минвата + стеклоткань + мастика | XOTPIPE SP + стеклоткань |
| −60…+650°C | Минвата + окожушка | XOTPIPE SP OUTSIDE, Rockwool + окожушка |
Особенности монтажа на открытом воздухе
- Погодные условия. Монтаж при температуре ниже +5°C и во время осадков не допускается (для клеевых соединений).
- Направление швов. Продольные швы покровного слоя ориентируются вниз или вбок. Поперечные — с нахлёстом по направлению стока воды.
- Герметизация торцов. Торцы изоляции у фланцев, арматуры и в местах перехода через стены герметизируются силиконовым герметиком.
- Заземление. Металлическая окожушка на трубопроводах в пожароопасных зонах подлежит заземлению.
- Антивандальная защита. В местах возможного доступа посторонних — дополнительное крепление или защитные экраны.
Нормативная база
- СП 61.13330.2020 «Тепловая изоляция оборудования и трубопроводов» (раздел 6 — покровные слои);
- СП 20.13330.2016 «Нагрузки и воздействия»;
- СП 131.13330.2020 «Строительная климатология»;
- ГОСТ EN 14304-2015 «Изделия теплоизоляционные из вспененного эластомерного каучука».
Выводы
- Наружная прокладка требует обязательного защитного покровного слоя для всех типов изоляции.
- Оптимальное решение для трубопроводов с t до +110°C — вспененный каучук с заводским покрытием (IC CLAD, IC CLAD SR, AL CLAD).
- Для высокотемпературных трубопроводов (t > +110°C) — минераловатные цилиндры с металлической окожушкой или стеклотканью с пропиткой.
- Критически важна правильная ориентация швов покровного слоя (по направлению стока воды) и устройство температурных компенсаторов.
- Экономия на покровном слое при наружной прокладке приводит к выходу изоляции из строя за 2–3 года.
Список литературы
- СП 61.13330.2020 «Тепловая изоляция оборудования и трубопроводов». — М.: Минстрой России, 2020.
- СП 20.13330.2016 «Нагрузки и воздействия». — М.: Минстрой России, 2016.
- СП 131.13330.2020 «Строительная климатология». — М.: Минстрой России, 2020.
- ГОСТ EN 14304-2015 «Изделия теплоизоляционные из вспененного эластомерного каучука».
- Технический каталог K-FLEX. — IK Insulation Group, 2024.
- Технический каталог РУ-ФЛЕКС. — ООО «РУ-ФЛЕКС», 2024.
