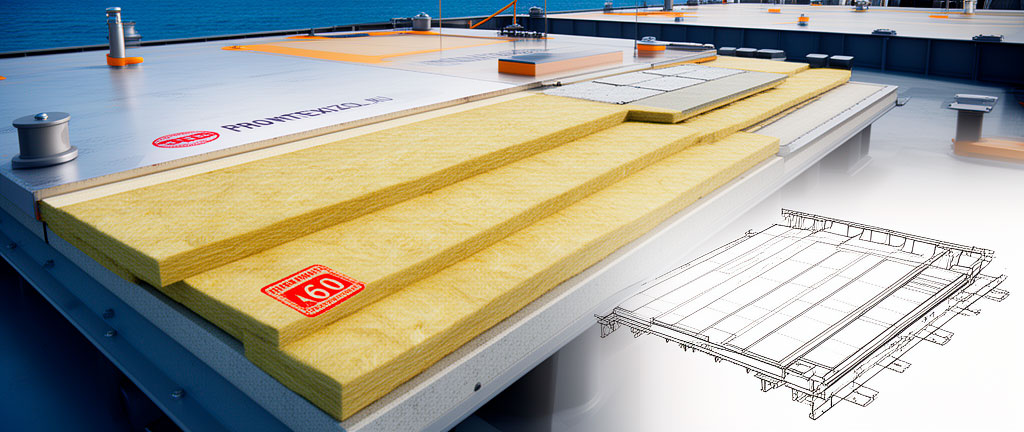

Изоляция плавающего пола А60: конструктивные решения
Содержание
Введение
Плавающий пол А60 — конструкция судового пола, обеспечивающая предел огнестойкости 60 минут по стандартному температурному режиму. Применяется в машинных отделениях, жилых и служебных помещениях судов. Конструкция «плавающая» — изоляционный слой отделяет настил от стальной палубы, предотвращая передачу структурного шума и тепла.
Типовой состав (снизу вверх):
- Стальная палуба (основание);
- Пароизоляционный слой (алюминиевая фольга);
- Базальтовые прошивные маты плотностью 80–120 кг/м³, толщина 50–80 мм (определяется расчётом);
- Цементно-песчаная стяжка толщиной 30–50 мм;
- Финишное покрытие (линолеум, керамическая плитка, полимерное покрытие).
Материалы
| Материал | Плотность, кг/м³ | λ0, Вт/(м·К) | Горючесть |
|---|---|---|---|
| Базальтовый прошивной мат | 80–120 | 0,036–0,040 | НГ |
| Базальтовая плита (Baswool) | 100–150 | 0,037–0,041 | НГ |
| Плита силикат-кальция | 200–300 | 0,055–0,065 | НГ |
Технология монтажа
- Очистка и грунтовка стальной палубы.
- Укладка пароизоляции (фольга) с проклейкой стыков алюминиевой лентой.
- Укладка базальтовых матов в 1–2 слоя с перекрытием швов.
- Устройство цементной стяжки с армированием сеткой.
- Выдержка стяжки 28 суток до набора прочности.
- Укладка финишного покрытия.
Нормативная база
- IMO FTP Code — методика испытаний на огнестойкость;
- Правила РМРС — Часть VI;
- ГОСТ 30247.1-94 «Конструкции строительные. Методы испытаний на огнестойкость».
Выводы
- Плавающий пол А60 — обязательный элемент судовых конструкций в машинных отделениях и жилых зонах.
- Ключевой материал — базальтовые прошивные маты плотностью 80–120 кг/м³.
- Толщина изоляции 50–80 мм обеспечивает предел огнестойкости 60 минут.
- Обязательна пароизоляция для защиты матов от намокания из стяжки.
Список литературы
- IMO FTP Code (Resolution MSC.307(88)). — IMO, 2010.
- Правила классификации и постройки морских судов. — РМРС, 2024.
- ГОСТ 30247.1-94 «Конструкции строительные. Методы испытаний на огнестойкость».
- Технический каталог Baswool. — ООО «Базальтовые технологии», 2024.
