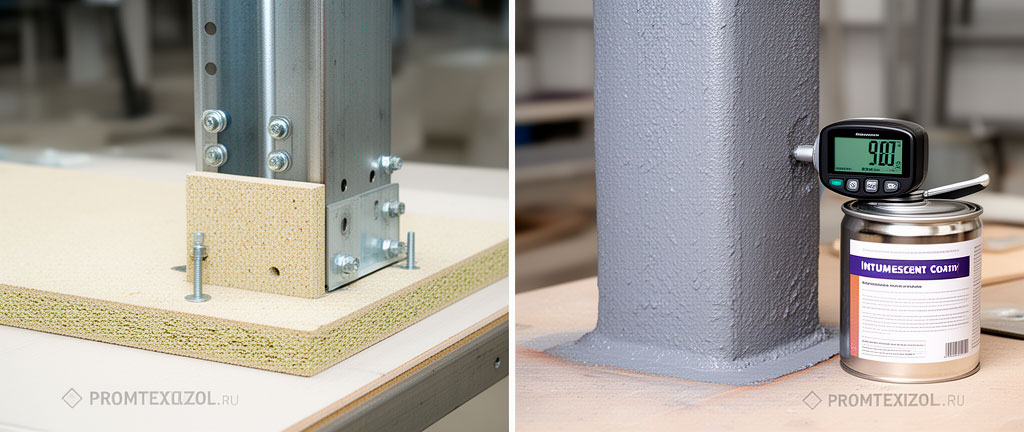

Конструктивная огнезащита или вспучивающиеся покрытия
Содержание
Введение: два принципиально разных подхода
Огнезащита металлоконструкций реализуется двумя принципиально разными методами: конструктивным (создание теплоизолирующего барьера из негорючих плит, штукатурок или бетона) и химическим (нанесение вспучивающихся красок, которые при нагреве образуют пористый коксовый слой). Выбор между ними — одно из ключевых решений при проектировании огнезащиты, влияющее на стоимость, сроки монтажа, эстетику и долговечность.
Конструктивная огнезащита: материалы и технология
Материалы
| Материал | Плотность, кг/м³ | λ0, Вт/(м·К) | Толщина для R90, мм | Цена |
|---|---|---|---|---|
| Базальтовые плиты (Baswool) | 100–150 | 0,036–0,040 | 25–40 | Средняя |
| Плиты силикат-кальция | 200–400 | 0,055–0,065 | 20–35 | Высокая |
| Вермикулитовые плиты | 300–500 | 0,080–0,120 | 30–50 | Средняя |
| Цементно-песчаная штукатурка | 1 800–2 000 | 0,5–0,8 | 30–60 | Низкая |
| Огнезащитная штукатурка (вермикулит) | 400–600 | 0,10–0,15 | 20–40 | Средняя |
Преимущества
- Негорючесть (НГ) — материалы не выделяют дыма и токсичных газов;
- Долговечность — срок службы 50+ лет (плиты), 30+ лет (штукатурки);
- Высокие пределы R — до R240 без ограничений;
- Стойкость к внешним воздействиям — не боится влаги, УФ, агрессивных сред (при правильном покровном слое).
Недостатки
- Большой вес (особенно штукатурки и бетон);
- Увеличение габаритов конструкций;
- Трудоёмкость монтажа (особенно на решётчатых конструкциях);
- Сложность огнезащиты фасонных элементов и узлов.
Вспучивающиеся покрытия: принцип действия и виды
Принцип действия
Вспучивающаяся (интумесцентная) краска содержит три ключевых компонента:
В результате исходный слой краски толщиной 1–3 мм превращается в пористый коксовый слой толщиной 20–50 мм с теплопроводностью λ ≈ 0,05–0,10 Вт/(м·К).
Виды вспучивающихся покрытий
| Тип | Основа | tmax эксплуатации | Применение |
|---|---|---|---|
| Водно-дисперсионные | Акриловая эмульсия | −60…+60°C | Внутри помещений |
| Органорастворимые | Органические растворители | −60…+80°C | Внутри и снаружи (под защитой) |
| Эпоксидные | Эпоксидная смола | −60…+120°C | Агрессивные среды, нефтехимия |
Преимущества
- Малая толщина (1–3 мм) — не изменяет габариты конструкций;
- Эстетика — возможность финишной окраски;
- Простой монтаж (кисть, валик, безвоздушное распыление);
- Малый вес — не нагружает конструкции.
Недостатки
- Высокая цена (в 3–5 раз дороже конструктивной на единицу площади);
- Ограниченный срок службы (15–25 лет);
- Чувствительность к влажности при нанесении и эксплуатации;
- Ограничение по R (обычно до R90, редко до R120);
- Требует совместимого антикоррозионного покрытия.
Сравнительная таблица методов
| Параметр | Конструктивная (плиты) | Вспучивающаяся краска | Штукатурка |
|---|---|---|---|
| Максимальный R | R240 | R90–R120 | R120 |
| Толщина для R90 | 25–40 мм | 1,5–3,0 мм | 20–40 мм |
| Вес покрытия, кг/м² | 3–6 | 0,5–1,5 | 15–30 |
| Срок службы, лет | 50+ | 15–25 | 30+ |
| Горючесть покрытия | НГ | Г1–Г2 | НГ |
| Эстетика | Низкая (требует облицовки) | Высокая | Средняя |
| Цена за м² (R90) | 1 500–3 000 руб. | 3 000–8 000 руб. | 800–1 500 руб. |
| Трудоёмкость | Высокая | Низкая | Средняя |
Алгоритм выбора метода
- R > 90? → конструктивная огнезащита (краски не обеспечивают R > 120).
- Эстетика критична (интерьеры)? → вспучивающаяся краска.
- Агрессивная среда (химцех, нефтехимия)? → эпоксидная краска или конструктивная с химстойким покрытием.
- Наружное применение? → конструктивная или органорастворимая краска с защитным слоем.
- Ограниченный бюджет? → штукатурка (самый дешёвый вариант).
- Решётчатые конструкции (фермы, связи)? → краска (плиты сложно монтировать).
Нормативная база
- ГОСТ Р 53295-2009 «Средства огнезащиты для стальных конструкций»;
- СП 2.13130.2020 «Обеспечение огнестойкости объектов защиты»;
- ГОСТ 30247.1-94 «Методы испытаний на огнестойкость».
Выводы
- Конструктивная огнезащита — выбор для R > 90, наружного применения и агрессивных сред. Долговечность 50+ лет.
- Вспучивающаяся краска — выбор для интерьеров, решётчатых конструкций и R ≤ 90. Эстетика, малый вес, но ограниченный срок службы.
- Штукатурка — бюджетное решение для R ≤ 120, особенно на больших площадях.
- Комбинированные решения (краска на колонны + плиты на балки) часто оптимальны для сложных объектов.
Список литературы
- ГОСТ Р 53295-2009 «Средства огнезащиты для стальных конструкций».
- СП 2.13130.2020 «Обеспечение огнестойкости объектов защиты».
- ГОСТ 30247.1-94 «Методы испытаний на огнестойкость».
- Технический каталог ОГНЕЗА. — ООО «ОГНЕЗА», 2024.
