Огнезащитное фланцевое уплотнение
Содержание
Введение
Фланцевые соединения трубопроводов и воздуховодов — одни из наиболее уязвимых мест с точки зрения огнезащиты. При пожаре фланец прогревается быстрее, чем прямая труба (из-за большей массы металла и наличия болтов — мостиков холода), а зазор между фланцами становится каналом для распространения огня и дыма. Огнезащитное фланцевое уплотнение решает эту задачу, обеспечивая герметичность соединения при пожаре.
Согласно СП 2.13130.2020, фланцевые соединения трубопроводов, пересекающих противопожарные преграды, должны иметь предел огнестойкости не ниже предела огнестойкости преграды.

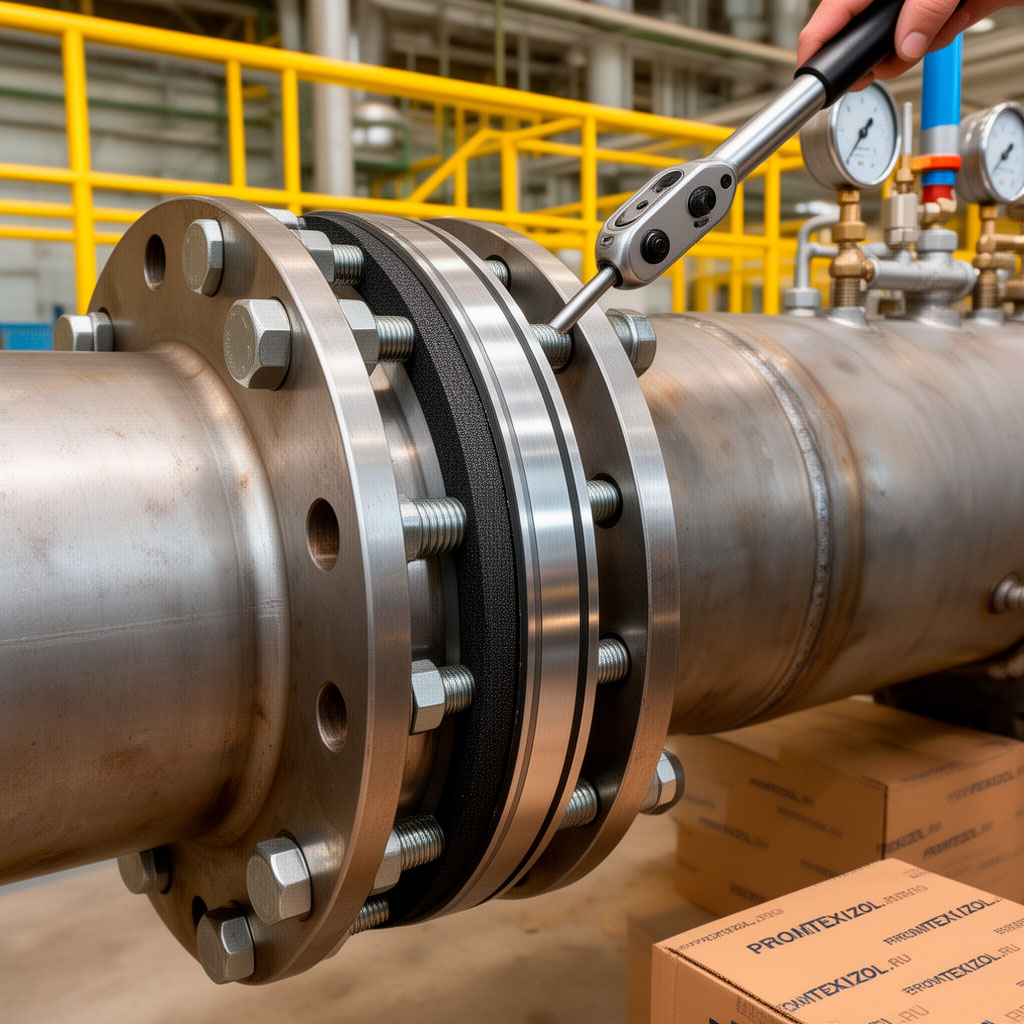

Огнезащитное фланцевое уплотнение состоит из:
- Уплотнительного элемента — базальтовый шнур или терморасширяющаяся лента, заполняющая зазор между фланцами;
- Покровного слоя — съёмная скорлупа из базальтовых плит или металлический кожух, закрывающий фланец снаружи;
- Крепежа — бандажные ленты или болты, фиксирующие покровный слой.
Материалы
| Элемент | Материал | tmax, °C |
|---|---|---|
| Уплотнительный шнур | Базальтовое волокно (БСТВ) | +700 |
| Терморасширяющаяся лента | Интумесцентный материал на каучуковой основе | +150 (активация) |
| Съёмная скорлупа | Базальтовые плиты 100–150 кг/м³ | +680 |
| Металлический кожух | Оцинкованная/нерж. сталь 0,5–0,8 мм | +450/+800 |
Технология монтажа
- Очистка фланцевого соединения.
- Укладка базальтового шнура или терморасширяющейся ленты в зазор между фланцами.
- Установка съёмной скорлупы поверх фланца.
- Фиксация бандажными лентами (для скорлупы) или болтами (для металлического кожуха).
- Маркировка: съёмные элементы должны иметь бирку «Огнезащита — демонтировать при ревизии».
Нормативная база
- СП 2.13130.2020 «Обеспечение огнестойкости объектов защиты»;
- ГОСТ 30247.1-94 «Методы испытаний на огнестойкость»;
- ФЗ №123-ФЗ «Технический регламент о требованиях пожарной безопасности».
Выводы
- Огнезащита фланцевых соединений обязательна при пересечении противопожарных преград.
- Уплотнительный элемент — базальтовый шнур или терморасширяющаяся лента.
- Покровный слой должен быть съёмным для обеспечения доступа при ревизиях.
Список литературы
- СП 2.13130.2020 «Обеспечение огнестойкости объектов защиты».
- ГОСТ 30247.1-94 «Методы испытаний на огнестойкость».
- ФЗ №123-ФЗ «Технический регламент о требованиях пожарной безопасности».
