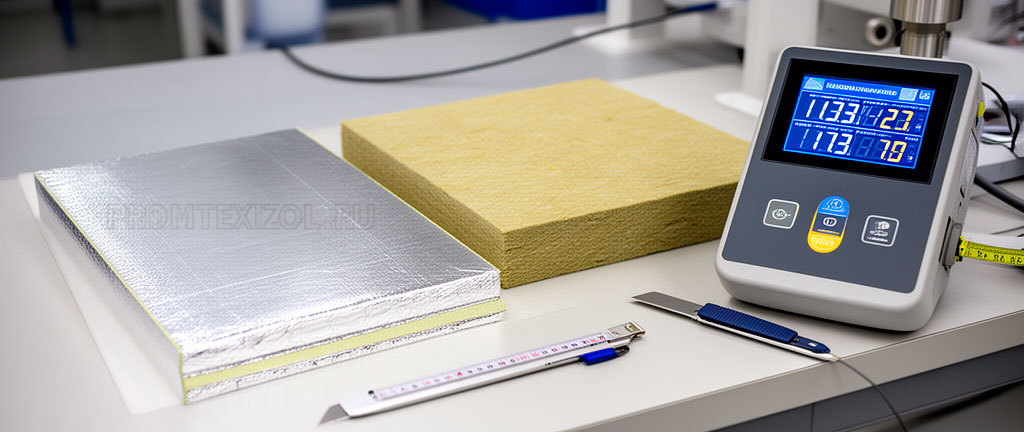

PIR-плиты: свойства, сравнение с минватой и ППУ, применение
Содержание
- Введение: что такое PIR
- Технология производства
- Физико-механические и теплофизические свойства
- PIR vs ППУ: принципиальные отличия
- PIR vs минеральная вата: сравнение для кровель и стен
- Пожарно-технические характеристики
- Области применения
- Обзор производителей
- Особенности монтажа PIR-плит
- Нормативная база
- Выводы
- Список литературы
Введение: что такое PIR
PIR (полиизоцианурат, polyisocyanurate) — жёсткий пенополимер с закрытоячеистой структурой, усовершенствованная разновидность пенополиуретана (ППУ). Химическое отличие PIR от ППУ — избыток изоцианата в рецептуре, что приводит к образованию изоциануратных колец в полимерной матрице. Эти кольца придают материалу повышенную термостойкость (+130°C против +100°C у ППУ) и улучшенные пожарно-технические характеристики (Г1 против Г3–Г4).
PIR-плиты — один из наиболее эффективных теплоизоляционных материалов на рынке. При теплопроводности λ0 = 0,022–0,024 Вт/(м·К) они обеспечивают то же теплосопротивление, что и минеральная вата, при толщине в 1,5–1,7 раза меньше. Это делает PIR незаменимым в конструкциях, где критична толщина изоляции: плоские кровли, сэндвич-панели, изоляция трубопроводов в стеснённых условиях.
Технология производства
Производство PIR-плит включает следующие стадии:
Физико-механические и теплофизические свойства
| Параметр | Значение | Примечание |
|---|---|---|
| Плотность, кг/м³ | 30–40 | В 3–5 раз легче минваты |
| λ0 при +20°C, Вт/(м·К) | 0,022–0,024 | Лучший показатель среди жёстких утеплителей |
| λ10 (после старения), Вт/(м·К) | 0,026–0,028 | Старение: диффузия пентана, замещение воздухом |
| tmax, °C | +130 | Выше, чем у ППУ (+100°C) |
| tmin, °C | −65 | |
| Группа горючести | Г1–Г2 | Зависит от марки и облицовки |
| Прочность на сжатие (10%), кПа | ≥ 120 | В 2 раза выше требований для кровель |
| Водопоглощение, % по объёму | ≤ 1,0 | Закрытые поры — вода не проникает |
| μ (паропроницаемость) | 30–100 | Требуется пароизоляция для холодных систем |
| Срок службы, лет | 25–30 |
PIR vs ППУ: принципиальные отличия
| Параметр | PIR | ППУ |
|---|---|---|
| Химическая структура | Изоциануратные кольца | Уретановые связи |
| tmax, °C | +130 | +100 |
| Горючесть | Г1–Г2 | Г3–Г4 |
| Поведение при пожаре | Обугливается, образует защитный слой | Плавится, горит с выделением HCN |
| λ0, Вт/(м·К) | 0,022–0,024 | 0,024–0,028 |
| Цена | Выше на 20–30% | Базовая |
PIR vs минеральная вата: сравнение для кровель и стен
| Параметр | PIR | Минвата |
|---|---|---|
| λ0, Вт/(м·К) | 0,022–0,024 | 0,036–0,042 |
| Толщина для R=4,0, мм | 90 | 155 |
| Вес 1 м² при R=4,0, кг | 3,2 | 25 |
| Горючесть | Г1–Г2 | НГ |
| Водопоглощение | ≤ 1% | до 30% (без гидрофобизации) |
| Паропроницаемость | Низкая (μ = 30–100) | Высокая (μ = 1–2) |
| Цена за м² при R=4,0 | Выше | Ниже |
Пожарно-технические характеристики
PIR-плиты имеют группу горючести Г1–Г2 (в зависимости от марки и облицовки). При воздействии пламени PIR обугливается с поверхности, образуя пористый коксовый слой, который защищает нижележащий материал от дальнейшего горения. Это выгодно отличает PIR от ППУ и ППС, которые плавятся и горят с выделением горящих капель.
Для зданий выше 28 м PIR-плиты (Г1–Г2) не допускаются без устройства противопожарных рассечек из негорючих материалов (минвата). Рассечки выполняются по периметру кровли и вокруг световых фонарей шириной не менее 250 мм.
Области применения
| Область | Толщина, мм | Облицовка |
|---|---|---|
| Плоские кровли (однослойная) | 60–120 | Фольга/стеклохолст |
| Плоские кровли (двухслойная) | 40+40…60+60 | Фольга/стеклохолст |
| Сэндвич-панели | 40–150 | Стальной лист |
| Изоляция трубопроводов (t до +130°C) | 20–60 | Фольга |
| Изоляция резервуаров | 40–100 | Фольга |
| Фасады (СФТК, здания до 28 м) | 60–120 | Стеклохолст |
Обзор производителей
| Производитель | Бренд | λ0, Вт/(м·К) | Особенности |
|---|---|---|---|
| Технониколь | PIR | 0,022 | Крупнейший производитель РФ |
| Izopanel | PIR | 0,023 | Сэндвич-панели |
| Kingspan | Therma | 0,022 | Мировой лидер (Ирландия) |
| Baumit | PIR | 0,022 | Фасадные системы |
Особенности монтажа PIR-плит
- Замковые соединения. L-кромка или четверть обеспечивают плотный стык без мостиков холода. Стыки не требуют запенивания (в отличие от ППС).
- Крепление. Телескопический крепёж с шагом 200–300 мм по периметру и 400–500 мм в поле плиты.
- Резка. Плиты режутся ножовкой с мелким зубом или термоножом. Резка болгаркой не рекомендуется (искры, повреждение облицовки).
- Защита от УФ. PIR чувствителен к УФ — при длительном хранении на стройплощадке плиты должны быть укрыты. После монтажа изоляция закрывается гидроизоляционным ковром в течение 1–2 недель.
- Пароизоляция. Для холодных систем (t < +10°C) обязательна дополнительная пароизоляция (μ PIR = 30–100 недостаточно).
Нормативная база
- ГОСТ EN 13165-2015 «Изделия теплоизоляционные из жёсткого пенополиуретана (PUR) и полиизоцианурата (PIR)»;
- СП 50.13330.2012 «Тепловая защита зданий»;
- СП 17.13330.2017 «Кровли»;
- ФЗ №123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
- ГОСТ 30244-94 «Методы испытаний на горючесть».
Выводы
- PIR-плиты — наиболее эффективный жёсткий утеплитель на рынке (λ0 = 0,022–0,024), обеспечивающий минимальную толщину изоляции при заданном теплосопротивлении.
- По сравнению с ППУ: выше термостойкость (+130°C vs +100°C), лучше пожарные характеристики (Г1 vs Г3–Г4).
- По сравнению с минватой: в 1,5–1,7 раза меньшая толщина, в 8 раз меньший вес, но горючесть Г1–Г2 (не НГ) и более высокая цена.
- Для зданий выше 28 м требуются противопожарные рассечки из минваты.
- Критична защита от УФ при хранении и монтаже.
Список литературы
- ГОСТ EN 13165-2015 «Изделия теплоизоляционные из жёсткого пенополиуретана (PUR) и полиизоцианурата (PIR)».
- СП 50.13330.2012 «Тепловая защита зданий». — М.: Минрегион России, 2012.
- СП 17.13330.2017 «Кровли». — М.: Минстрой России, 2017.
- ФЗ №123-ФЗ «Технический регламент о требованиях пожарной безопасности».
- ГОСТ 30244-94 «Методы испытаний на горючесть».
- Технический каталог Технониколь PIR. — ООО «Технониколь», 2024.
