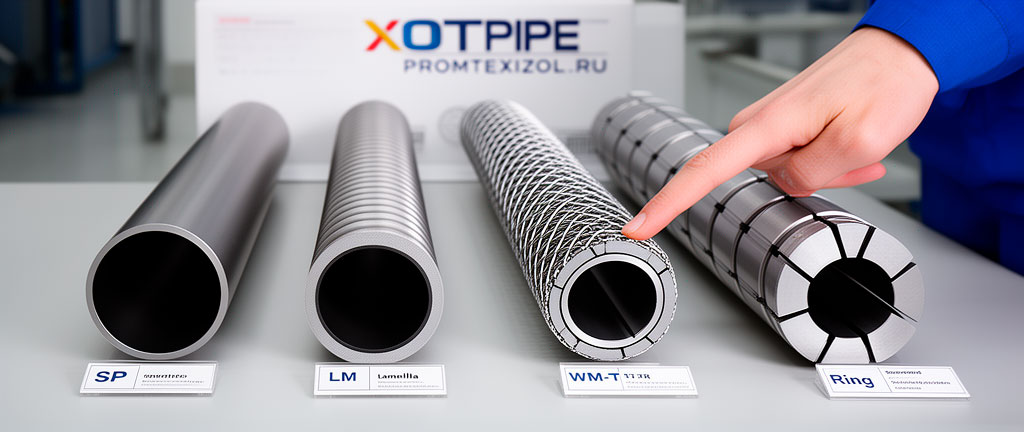

Цилиндры XOTPIPE: обзор серий SP, LM, WM-TR, Ring
Содержание
Введение: XOTPIPE на рынке минераловатных цилиндров
XOTPIPE — российский бренд минераловатных цилиндров и сегментов для трубной изоляции, производство которого полностью локализовано в РФ. Бренд входит в тройку крупнейших поставщиков цилиндров на российском рынке наряду с Rockwool и Технониколь. Ассортимент XOTPIPE включает цилиндры для температур от −60 до +650°C, с заводскими покрытиями (фольга, стеклоткань, металлическая сетка) и без них, а также сегменты и ламельные маты для труб большого диаметра.
Ключевое преимущество XOTPIPE — широта ассортимента. Если Rockwool и Технониколь фокусируются на стандартных цилиндрах, то XOTPIPE предлагает специализированные решения: цилиндры с заводским покрытием для наружной прокладки (SP OUTSIDE), цилиндры с металлической сеткой для вибронагруженных объектов (SP ME), ламельные маты для труб большого диаметра (LM).
Обзор всех серий XOTPIPE
XOTPIPE SP — стандартные цилиндры
Базовая серия. Цилиндры из базальтовой ваты на синтетическом связующем, без покрытия. Внутренний диаметр: 18–1 020 мм. Толщина: 20–100 мм.
Применение: трубопроводы ГВС, отопления, пара (до +650°C) внутри помещений. Требуют обязательного покровного слоя (стеклоткань + мастика, окожушка).
Ограничения: не применять без покровного слоя на открытом воздухе и во влажных помещениях.
XOTPIPE SP COMBI — цилиндры с алюминиевой фольгой
Цилиндры SP, кашированные алюминиевой фольгой в заводских условиях. Фольга выполняет функции пароизоляции и отражения теплового излучения.
Применение: трубопроводы с t до +400°C (ограничение фольги), где требуется отражение излучения и пароизоляция. Не требуют дополнительного покровного слоя при прокладке внутри помещений.
Ограничения: tmax = +400°C (фольга деструктирует при более высоких температурах).
XOTPIPE SP ME — цилиндры с металлической сеткой
Цилиндры SP, армированные стальной оцинкованной сеткой с ячейкой 25×25 мм. Сетка придаёт цилиндру механическую прочность и устойчивость к вибрации.
Применение: компрессорные станции, насосные, турбинные залы — объекты с высокими вибрационными нагрузками. Также применяются для изоляции вертикальных трубопроводов (сетка предотвращает сползание изоляции).
XOTPIPE SP OUTSIDE — цилиндры для наружной прокладки
Цилиндры SP с заводским покрытием из стеклоткани. Покрытие обеспечивает защиту от УФ-излучения, атмосферных осадков и механических повреждений.
Применение: наружная прокладка трубопроводов (эстакады, опоры). Не требуют дополнительного покровного слоя — цилиндр готов к монтажу «как есть».
XOTPIPE RING — кольца (сегменты) для труб большого диаметра
Сегменты (полуцилиндры) для труб диаметром от 219 до 1 020 мм. Поставляются в виде двух половин, которые стягиваются бандажами на трубе.
Применение: магистральные трубопроводы, тепловые сети, технологические трубопроводы большого диаметра.
XOTPIPE LM ALU 50 — ламельные маты с фольгой
Ламельные маты на подложке из алюминиевой фольги. Волокна ориентированы перпендикулярно поверхности. Толщина 50 мм.
Применение: трубопроводы Ø 57–530 мм, резервуары. Фольга обеспечивает пароизоляцию и отражение излучения.
XOTPIPE LM OUTSIDE 50 — ламельные маты для наружной прокладки
Ламельные маты на подложке из стеклоткани. Толщина 50 мм.
Применение: наружная прокладка трубопроводов. Стеклоткань обеспечивает атмосферостойкость.
XOTPIPE WM-TR — прошивные маты
Прошивные базальтовые маты в рулонах. Плотность 50–150 кг/м³.
Применение: изоляция оборудования, резервуаров, воздуховодов, труб большого диаметра.
XOTPIPE O-ME — окожушка металлическая
Металлический покровный слой (оцинковка, алюминий, нержавейка) для защиты изоляции. Поставляется в листах и рулонах.
Сравнительная таблица серий
| Серия | Тип | tmax, °C | Покрытие | Покровный слой | Применение |
|---|---|---|---|---|---|
| SP | Цилиндр | +650 | Нет | Требуется | Внутренняя прокладка |
| SP COMBI | Цилиндр | +400 | Фольга | Не требуется (внутри) | Отражение излучения |
| SP ME | Цилиндр | +650 | Стальная сетка | Требуется | Вибрационные нагрузки |
| SP OUTSIDE | Цилиндр | +650 | Стеклоткань | Не требуется | Наружная прокладка |
| RING | Сегмент | +650 | Нет | Требуется | Трубы Ø > 219 мм |
| LM ALU 50 | Ламельный мат | +400 | Фольга | Не требуется (внутри) | Криволинейные поверхности |
| LM OUTSIDE 50 | Ламельный мат | +650 | Стеклоткань | Не требуется | Наружная прокладка |
| WM-TR | Прошивной мат | +650 | Нет | Требуется | Оборудование, резервуары |
Рекомендации по выбору серии под задачу
| Задача | Рекомендуемая серия | Обоснование |
|---|---|---|
| ГВС/отопление, помещение | SP + стеклоткань | Бюджетное решение |
| Пар до +400°C, помещение | SP COMBI | Фольга снижает радиационные потери |
| Наружная прокладка (любая t) | SP OUTSIDE или LM OUTSIDE | Заводское покрытие — экономия на монтаже |
| Вибрационные нагрузки | SP ME | Сетка предотвращает разрушение |
| Трубы Ø > 219 мм | RING или LM | Цилиндры таких диаметров не выпускаются |
| Резервуары, оборудование | WM-TR | Рулонный формат для больших площадей |
Типовые толщины для различных температур
| Ø трубы, мм | ГВС +65°C | Пар +200°C | Пар +400°C |
|---|---|---|---|
| 57 | 30 мм | 50 мм | 80 мм |
| 89 | 30 мм | 60 мм | 100 мм |
| 108 | 40 мм | 60 мм | 100 мм |
| 159 | 40 мм | 80 мм | 120 мм (2×60) |
| 219 | 50 мм | 100 мм | 150 мм (2×75) |
Технология монтажа цилиндров XOTPIPE
- Подготовка. Труба очищается. При необходимости привариваются штыри (для вертикальных участков).
- Установка. Цилиндр надевается на трубу через продольный разрез. Для серий COMBI и OUTSIDE — разрезом вниз (для стока воды).
- Фиксация. Бандажные ленты с шагом 300–400 мм. Для серии SP ME — бандажи по сетке.
- Стыки. Поперечные стыки — вплотную. При многослойной изоляции — смещение стыков на 50–100 мм.
- Покровный слой. Для серий SP, SP ME, RING, WM-TR — обязателен. Для COMBI, OUTSIDE, LM — не требуется (при условии проклейки стыков).
- Фланцы и арматура. Изолируются съёмными скорлупами.
Нормативная база
- СП 61.13330.2020 «Тепловая изоляция оборудования и трубопроводов»;
- ГОСТ EN 13162-2015 «Изделия теплоизоляционные из минеральной ваты»;
- ГОСТ 30244-94 «Методы испытаний на горючесть».
Выводы
- XOTPIPE — наиболее полный ассортимент минераловатных цилиндров на российском рынке: от стандартных SP до специализированных SP ME (вибрация) и SP OUTSIDE (наружная прокладка).
- Серия SP OUTSIDE с заводским покрытием из стеклоткани — оптимальное решение для наружной прокладки: экономия на покровном слое и трудозатратах.
- Для труб большого диаметра (Ø > 219 мм) — сегменты RING или ламельные маты LM.
- Для вибронагруженных объектов — серия SP ME с металлической сеткой.
Список литературы
- СП 61.13330.2020 «Тепловая изоляция оборудования и трубопроводов».
- ГОСТ EN 13162-2015 «Изделия теплоизоляционные из минеральной ваты».
- ГОСТ 30244-94 «Методы испытаний на горючесть».
- Технический каталог XOTPIPE. — ООО «ХОТПАЙП», 2024.
