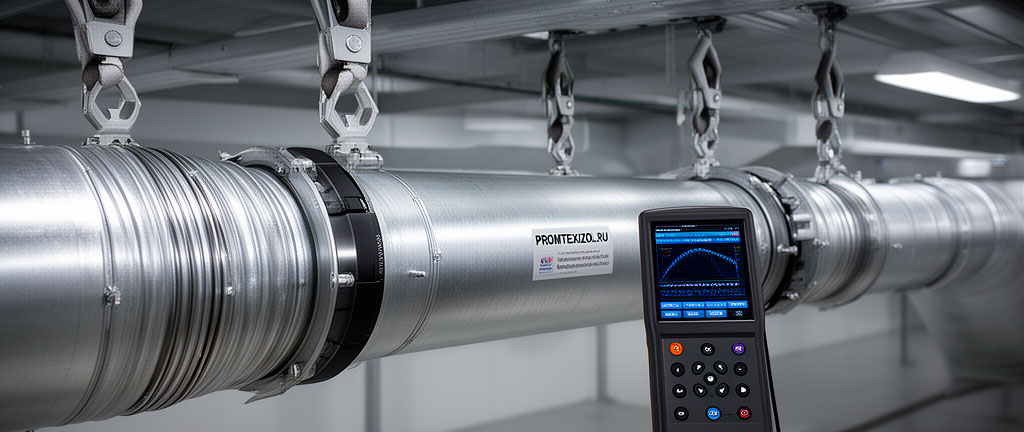

Вибродемпфирование воздуховодов: материалы и методики
Содержание
Введение
Вибрация воздуховодов — источник структурного шума, передающегося по строительным конструкциям здания. Согласно СП 51.13330.2011 «Защита от шума», уровень шума в жилых помещениях не должен превышать 35 дБА ночью и 40 дБА днём. Вибродемпфирование воздуховодов — нанесение на их поверхность вибропоглощающих материалов, снижающих амплитуду колебаний и преобразующих вибрационную энергию в тепловую.
- Вентиляторы (дисбаланс крыльчатки);
- Турбулентность потока воздуха в воздуховодах;
- Работа компрессоров и чиллеров;
- Пульсация давления при включении/выключении клапанов.
Вибродемпфирующие материалы
| Материал | КЛВ (коэфф. потерь) | tmax, °C | Толщина, мм |
|---|---|---|---|
| Вспененный каучук (K-FLEX) | 0,25–0,35 | +110 | 6–32 |
| Битумно-каучуковая мастика | 0,15–0,25 | +80 | 2–4 |
| Вибропоглощающие полимеры (ВПП) | 0,30–0,50 | +120 | 3–6 |
| Минераловатные маты | 0,10–0,20 | +400 | 30–100 |
Коэффициент потерь (КЛВ) — доля вибрационной энергии, преобразуемой в тепло за один цикл колебаний. Чем выше КЛВ, тем эффективнее демпфирование.
Технология
- Очистка поверхности воздуховода от пыли и масла.
- Нанесение вибродемпфирующего материала на 60–80% площади поверхности (полное покрытие не требуется — демпфируются зоны максимальных амплитуд).
- Для каучука — приклеивание на контактный клей.
- Для мастик — нанесение шпателем или напылением.
- Обязательное демпфирование фланцевых соединений (зоны концентрации вибраций).
Нормативная база
- СП 51.13330.2011 «Защита от шума»;
- ГОСТ 12.1.003-2014 «Шум. Общие требования безопасности»;
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование».
Выводы
- Вибродемпфирование снижает структурный шум на 10–20 дБ.
- Наиболее эффективный материал — вспененный каучук (КЛВ 0,25–0,35), который одновременно выполняет функции теплоизоляции.
- Достаточно покрыть 60–80% поверхности воздуховода для эффективного демпфирования.
Список литературы
- СП 51.13330.2011 «Защита от шума». — М.: Минрегион России, 2011.
- ГОСТ 12.1.003-2014 «Шум. Общие требования безопасности».
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование».
- Технический каталог K-FLEX. — IK Insulation Group, 2024.
