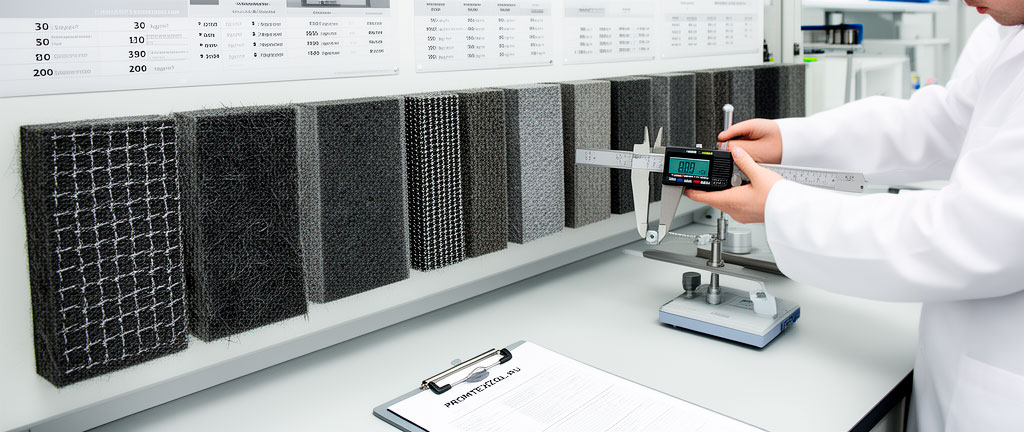

Маты прошивные из базальтового волокна: полный справочник марок и плотностей

МПК-100 — для агрессивных сред

Кремнеземная нить прошивки обеспечивает стойкость к кислотам (кроме плавиковой) и щелочам при температурах до +700°C. Применяется в химических производствах, гальванических цехах, нефтепереработке.

МПС-100 — для вибрационных нагрузок

Прошивка стальной проволокой даёт максимальную механическую прочность. Применяется на объектах с высокими вибрационными нагрузками: компрессорные станции, турбинные залы, насосные.

Недостаток: стальная проволока подвержена коррозии. Не применять во влажных средах и на открытом воздухе без герметичного покровного слоя.

Кашированные марки (МП-50-Ф, МП-100-СТ, МПБ-100-Ф)

Каширование наносится в заводских условиях, что исключает необходимость дополнительного покровного слоя при монтаже. Выбор кашировки:

• Фольга (Ф) — для температур до +400°C, когда нужно отражение излучения и пароизоляция;
• Стеклоткань (СТ) — для температур до +550°C, когда нужна механическая защита и атмосферостойкость;
• Фольга на базальтовой нити (МПБ-100-Ф) — компромисс: отражение + высокая термостойкость нити (но фольга ограничивает t_max до +400°C).

Как выбрать мат: пошаговый алгоритм

1. Определить максимальную температуру эксплуатации t_max. Это ключевой параметр, определяющий и плотность, и нить прошивки.
2. Выбрать нить прошивки:
   • t до +550°C → стеклонить (самый дешёвый вариант);
   • t +550…+700°C → базальтовая нить;
   • t до +700°C + агрессивная среда → кремнеземная нить;
   • вибрация → стальная проволока.
3. Выбрать плотность:
   • t до +180°C → 30–50 кг/м³;
   • t +180…+400°C → 50–100 кг/м³;
   • t +400…+550°C → 100–125 кг/м³;
   • огнезащита, судостроение → 150 кг/м³.
4. Определить необходимость каширования:
   • нужно отражение излучения → фольга;
   • нужна мехзащита → стеклоткань;
   • агрессивная среда → кремнеземная ткань;
   • бюджетное решение → без каширования (покровный слой по месту).
5. Рассчитать толщину по СП 61.13330.2020 (см. раздел ниже).
6. Проверить совместимость с покровным слоем (фольга не совместима с некоторыми мастиками).

Расчёт толщины изоляции из прошивных матов

Расчёт ведётся по стандартной методике СП 61.13330.2020 для цилиндрической поверхности. Особенность прошивных матов — необходимость учёта коэффициента уплотнения k_упл = 1,05–1,15 (под бандажами мат сжимается, теплопроводность растёт).

где k_t = 0,00022 для прошивных матов, k_упл = 1,10 (рекомендация производителя).

Пример расчёта

Паропровод Ø 159 мм, t_т = +350°C, прокладка на открытом воздухе (t_о = −30°C), мат МП-100 (λ₀ = 0,037, k_t = 0,00022).

По таблице А.3 СП 61.13330.2020: q_н = 78 Вт/м.

Принимаем двухслойную изоляцию: МП-100 толщиной 100 мм + 100 мм (суммарно 200 мм) с перекрытием швов.

Особенности монтажа прошивных матов

1. Раскрой. Маты нарезаются ножом или ножницами. Для труб — полосы шириной, равной длине окружности изоляции плюс нахлёст 20–30 мм.
2. Укладка. Мат оборачивается вокруг трубы. При многослойной изоляции швы слоёв смещаются на 50–100 мм.
3. Крепление. Бандажные ленты (нерж. сталь для t > +400°C) с шагом 300–400 мм. Под бандажи устанавливаются прокладки для предотвращения продавливания мата.
4. Штыри. На вертикальных и наклонных поверхностях маты дополнительно фиксируются штырями с шайбами.
5. Покровный слой. Обязателен. Для некашированных матов — стеклоткань + мастика или металлическая окожушка.
6. Сушка. Маты должны быть сухими перед монтажом. Монтаж под дождём не допускается.

Типичные ошибки при подборе и монтаже

1. Использование стеклонити при t > +550°C. Нить теряет прочность, мат рассыпается. Для +550…+700°C — только базальтовая или кремнеземная нить.
2. Недостаточная плотность при высоких температурах. Мат плотностью 50 кг/м³ при +500°C даёт усадку до 20% за первые 100 часов — образуются зазоры, теплопотери возрастают.
3. Отсутствие покровного слоя. Без защиты мат намокает за 1–2 сезона, λ возрастает в 3–5 раз.
4. Чрезмерное затягивание бандажей. Локальное сжатие мата на 30–50% создаёт мостики холода.
5. Использование стальной проволоки во влажной среде. Коррозия проволоки → разрушение мата.
6. Неучёт коэффициента уплотнения в расчёте. Реальная теплопроводность смонтированного мата на 5–15% выше паспортной.

Нормативная база

• СП 61.13330.2020 «Тепловая изоляция оборудования и трубопроводов» — методика расчёта, требования к материалам;
• ГОСТ EN 13162-2015 «Изделия теплоизоляционные из минеральной ваты. Технические условия»;
• ГОСТ 30244-94 «Материалы строительные. Методы испытаний на горючесть»;
• ГОСТ 25880-83 «Материалы и изделия строительные теплоизоляционные. Номенклатура показателей»;
• ТУ 5769-001-xxxxxxxx — технические условия производителя (уточняются для конкретной партии).

Выводы

1. Плотность мата выбирается в зависимости от температуры: 30–50 кг/м³ для t до +180°C, 50–100 кг/м³ для t +180…+400°C, 100–150 кг/м³ для t +400…+700°C.
2. Нить прошивки — критический параметр: стеклонить до +550°C, базальтовая до +700°C, кремнеземная для агрессивных сред.
3. Каширование фольгой рекомендуется для температур выше +300°C (снижение радиационных потерь на 15–30%).
4. При расчёте толщины обязателен учёт коэффициента уплотнения k_упл = 1,05–1,15.
5. Обязателен покровный слой для всех типов прошивных матов (кроме кашированных в заводских условиях).

Список литературы

1. СП 61.13330.2020 «Тепловая изоляция оборудования и трубопроводов». — М.: Минстрой России, 2020.
2. ГОСТ EN 13162-2015 «Изделия теплоизоляционные из минеральной ваты. Технические условия».
3. ГОСТ 30244-94 «Материалы строительные. Методы испытаний на горючесть».
4. ГОСТ 25880-83 «Материалы и изделия строительные теплоизоляционные. Номенклатура показателей».
5. Технический каталог Baswool. — ООО «Базальтовые технологии», 2024.
6. Технический каталог ОГНЕЗА. — ООО «ОГНЕЗА», 2024.
7. Богословский В.Н. Строительная теплофизика. — М.: АВОК-ПРЕСС, 2006. — 400 с.
