Огнезащита деформационных и компенсационных швов

Огнезащита Огнезащита деформационных швов, Терморасширяющиеся материалы Пока без коммениариев

Содержание

Введение
Виды швов: деформационные, компенсационные, температурные
Материалы для огнезащиты швов
Технология устройства
Нормативная база
Выводы
Список литературы

Введение

Деформационные и компенсационные швы — необходимые элементы строительных конструкций, компенсирующие температурные расширения, осадку здания и сейсмические воздействия. Однако при пожаре шов становится каналом распространения огня и дыма между пожарными отсеками. Огнезащита швов — заполнение их негорючими материалами, препятствующими распространению пожара, с сохранением способности шва компенсировать деформации.

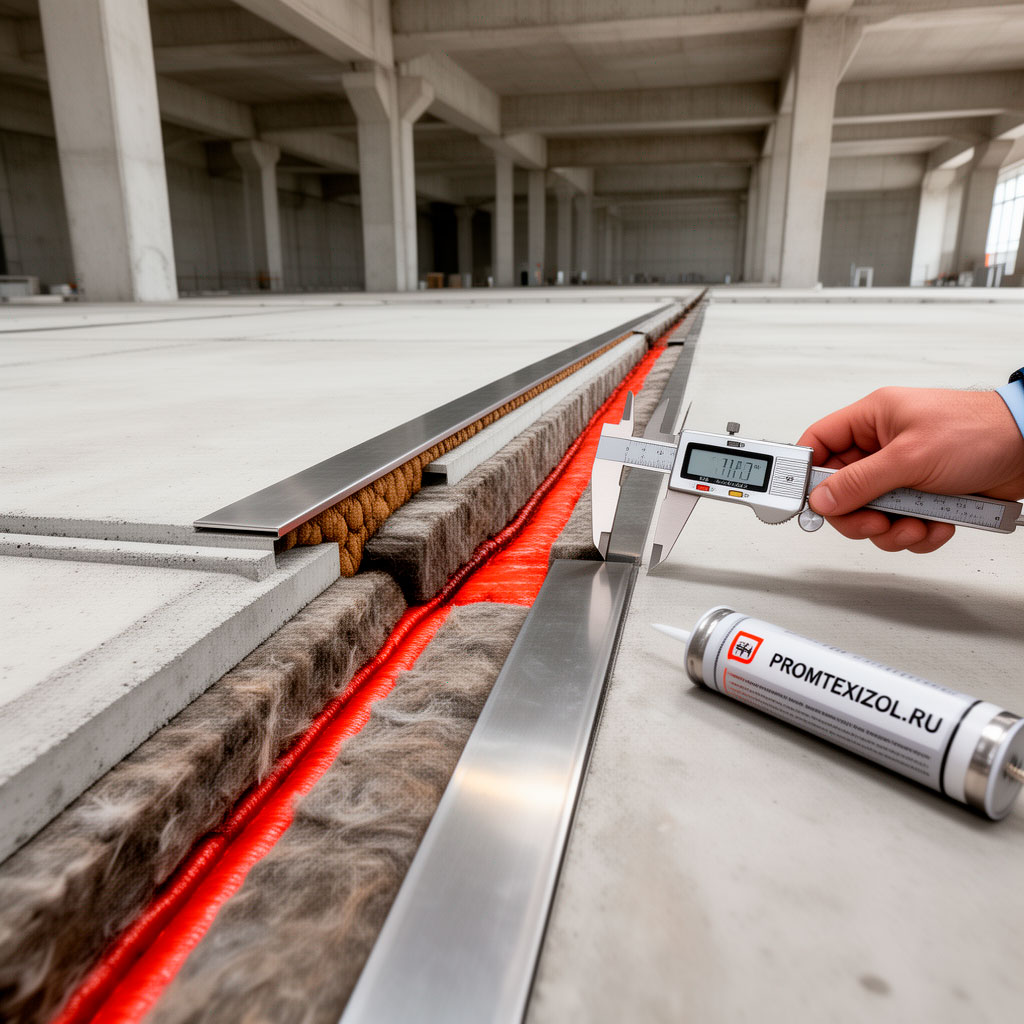

Ognezashita deformacionnyh i kompensacionnyh shvov

Согласно СП 2.13130.2020, деформационные швы в противопожарных преградах должны иметь предел огнестойкости не ниже предела огнестойкости самой преграды.

Виды швов

Тип шва	Назначение	Ширина, мм	Требуемый EI
Деформационный	Компенсация осадки и температурных расширений здания	20–100	EI 60–EI 150
Компенсационный	Компенсация расширения трубопроводов, воздуховодов	10–50	EI 30–EI 90
Температурный	Компенсация расширения покровного слоя изоляции	5–20	Не нормируется (конструктивный)

Материалы для огнезащиты швов

Материал	Форма	t_max, °C	Применение
Базальтовое волокно (БСТВ)	Шнур, мат	+700	Заполнение шва (основной слой)
ВБОР (кашированный фольгой)	Рулон	+400 (фольга)	Заполнение + пароизоляция
Огнезащитная мастика (силиконовая)	Паста	+200	Герметизация поверхности шва
Огнезащитная монтажная пена	Баллон	+150	Заполнение мелких зазоров
Терморасширяющаяся лента	Лента	+150 (активация)	Вспучивается при пожаре, герметизирует шов

Технология устройства

Очистка шва от мусора и пыли.
Заполнение шва базальтовым волокном (БСТВ) с уплотнением на 30–50%.
Укладка терморасширяющейся ленты (при необходимости).
Герметизация поверхности шва огнезащитной мастикой слоем 3–5 мм.
При ширине шва > 50 мм — дополнительное армирование стеклотканью.

Нормативная база

СП 2.13130.2020 «Обеспечение огнестойкости объектов защиты»;
ГОСТ 30247.1-94 «Методы испытаний на огнестойкость»;
ФЗ №123-ФЗ «Технический регламент о требованиях пожарной безопасности».

Выводы

Огнезащита деформационных швов обязательна для всех противопожарных преград.
Основной заполнитель — базальтовое волокно (БСТВ) с уплотнением 30–50%.
Поверхностная герметизация — огнезащитной мастикой или терморасширяющейся лентой.
Предел огнестойкости шва должен быть не ниже предела огнестойкости преграды.
