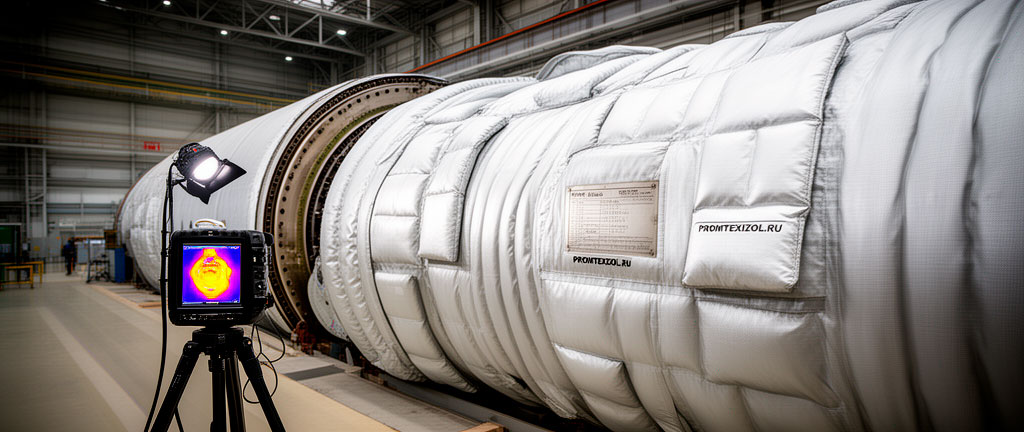

Теплоизоляция турбин и промышленного оборудования: высокотемпературные решения
Содержание
Введение
Паровые и газовые турбины работают при температурах +400…+565°C (паровые) и +800…+1200°C (газовые). Изоляция турбин решает задачи: снижение теплопотерь (КПД турбины напрямую зависит от температуры пара), защита персонала от ожогов (температура корпуса без изоляции +300…+500°C), снижение температуры в машинном зале (влияет на работу КИП и комфорт персонала).
Специфика: сложная геометрия корпуса, вибрация, термоциклирование (пуски/остановы), необходимость доступа для ревизии лопаток и подшипников.
Материалы
| Материал | tmax, °C | Форма поставки | Применение |
|---|---|---|---|
| Прошивные базальтовые маты | +700 | Рулоны, маты | Корпус турбины (основной слой) |
| БСТВ (супертонкое волокно) | +700 | Рулоны | Внутренний слой (низкая λ) |
| Плиты силикат-кальция | +1050 | Плиты, сегменты | Газовые турбины (t > +700°C) |
| Стеклоткань | +550 | Рулоны | Покровный слой |
| Нержавеющая окожушка | +800 | Листы | Наружный покровный слой |
Конструкция изоляции турбины
Типовой состав (изнутри наружу):
Все элементы выполняются съёмными для доступа при ревизиях. Крепление — бандажи из нержавеющей стали.
Нормативная база
- СП 61.13330.2020 «Тепловая изоляция оборудования и трубопроводов»;
- ГОСТ 30244-94 «Методы испытаний на горючесть»;
- Правила технической эксплуатации тепловых энергоустановок (утв. Приказом Минэнерго №115).
Выводы
- Изоляция турбин — многослойная конструкция из негорючих материалов (НГ) с обязательным металлическим покровным слоем.
- Все элементы — съёмные для обеспечения доступа при ревизиях.
- Для газовых турбин (t > +700°C) применяются плиты силикат-кальция.
Список литературы
- СП 61.13330.2020 «Тепловая изоляция оборудования и трубопроводов».
- Правила технической эксплуатации тепловых энергоустановок. — М.: Минэнерго, 2003.
- Технический каталог Baswool. — ООО «Базальтовые технологии», 2024.
